优恩半导体串口通讯系列RS485- 静电放电及雷击浪

方案介绍：

在实际工业控制和仪器仪表应用中，RS-485 通信链路常常要在距离很远的多个系统之间传输数据，需要在恶劣电磁环境下工作，静电放电、感应雷击浪涌及其它电磁干扰现象导致的较大瞬态电压会损坏通信端口，为了确保这些数据端口能够在最终安装环境中正常工作，它们必须符合某些电磁兼容性 EMC 的规定，此方案采用导通电压精度高、响应速度快、钳位电压低的 TVS 管做保护，配合优恩半导体公司稳定、可靠的 RS485 芯片，满足 IEC61000-4-2 Level 4 静电放电及 IEC 61000-4-5 Level 3（通信组合波）雷击浪涌防护需求，让客户产品可以在复杂的电噪环境中稳定可靠的运行。

产品图示：

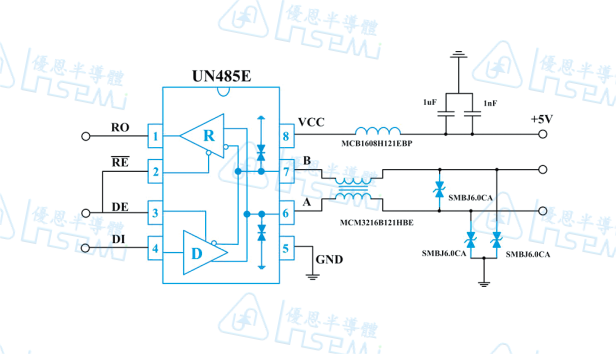

应用示例：

符合要求 : ESD IEC 61000-4-2 Level 4；Surge IEC 61000-4-5 Level 3
