RS232- ESD静电放电及雷击浪涌过压防护设计方案

方案简介：RS232 是目前主流的串行通信接口之一，在实际工业控制和仪器仪表应用中，RS-232 需要在恶劣复杂的电磁环境下工作，由于其传输距离较短，因此不会受到较大的浪涌的影响，然静电放电、感应脉冲过电压及其它电磁干扰现象导致的较大瞬态电压会影响、损坏通信端口，为了确保这些数据端口能够在最终安装环境中正常工作，它们必须符合某些电磁兼容性 EMC 的规定，此方案采用具有双路防护的 TSS 器件做保护，具有封装体积小、响应速度快、结电容低（最小程度上影响数据传输）的优势，配合优恩半导体公司稳定、可靠的 RS232 芯片，满足 IEC 61000-4-2 Level 4 静电放电及 IEC 61000-4-5 Level 4（通信组合波）雷击浪涌防护需求，让客户产品可以在复杂的电噪环境中稳定可靠的运行，同时小程度的占有 PCB 宝贵且有限的空间。

产品图示：

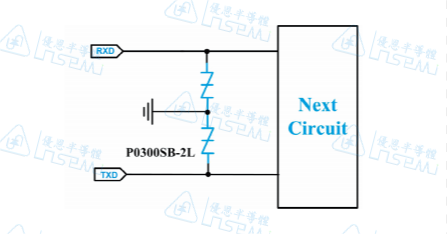

应用示例：符合要求 : ESD IEC 61000-4-2 Level 4；Surge IEC 61000-4-5 Level 4
