应用颜色传感器检测轴承解决方案

应用背景

客户公司主要经营微型轴承及其配件制造、加工等，需要颜色传感器有效区分轴承正反面（两面中间圈有两种不同的颜色）

应用商品

阿童木智能数字颜色传感器（CL1-N3S1）配检测头（CLH-L41），检测距离12-20mm

目标

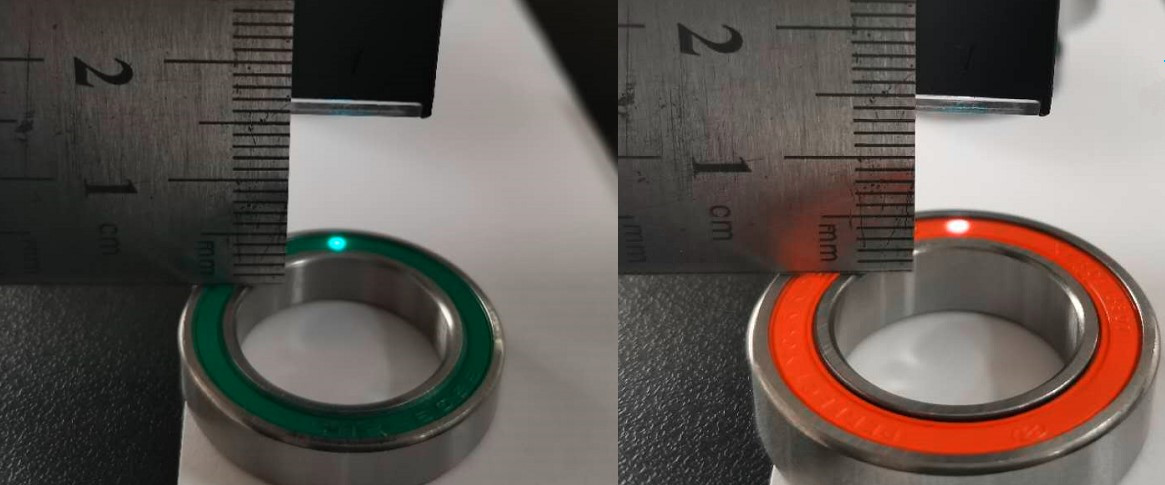

由于轴承有两种尺寸，所以检测头安装的高度由照射光到检测位的光斑大小决定。检测距离最好是在14-18mm

设置

模式使用C-I 颜色加光强度

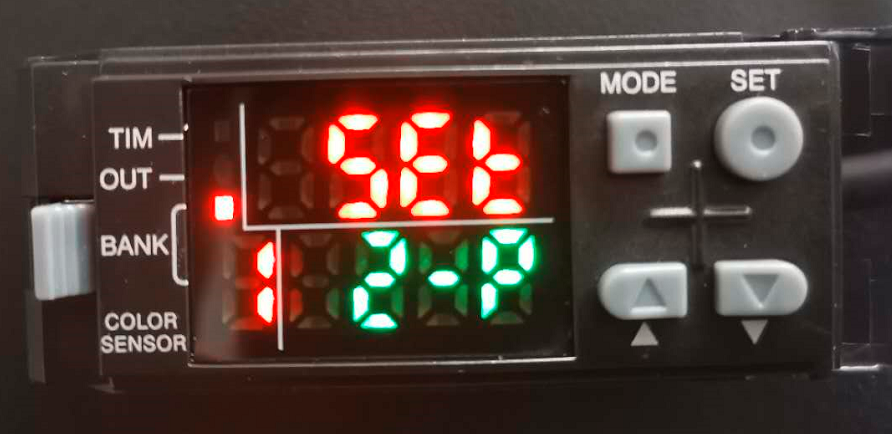

学习方式使用2-P两点学习

学习

如果轴承正反是绿黑色，以绿色面为目标面，把绿色区域移到检测位。按一下SET键，屏出现绿色SET ，然后把轴承反过来，把黑色区域移到检测位，再按一次SET键，等绿色区域闪烁完后，学习结束。（由于黑色特殊属性，这里为了提高准确度，需要微调检测值。按向上键把绿色值调到750-800之间。这个绿色值的主要是根据你把绿色轴承放在检测位时，屏上红色的数字决定。可以旋转一下轴承绿色区域，观察一下在不同位置时红色的值。）

如果轴承正反是橙灰色，以橙色面为目标面，把橙色区域移到检测位。按一下SET键，屏出现绿色SET ，然后把轴承反过来，把灰色区域移到检测位，再按一次SET键，等绿色区域闪烁完后，学习结束。（检测这个颜色可以不微调。如有误报时才微调.)
