优恩半导体100M- 以太网供电ESD及雷击浪涌防护

以太网供电 PoE 技术将网络数据与 48V 直流电结合在一起给远端用电设备供电，如安防摄像头、智慧门禁管理系统等等，网线因其需要较远距离传输且走线环境多为户外及一些电磁环境较复杂的地方，极易引入各种干扰，导致后端芯片的损坏、系统重启、死机等现象，此类情况会给后续产品的稳定性及可靠性带来一定隐患，此方案网络部分初级采用三极陶瓷放电管加电阻，后级用耐高温系列 TVS 管产品，保证在高温 85℃运行条件下数据传输不丢失，供电部分前端采用通流能力强的压敏电阻来泄放浪涌大电流，中间采用电感、自恢复保险丝做退耦，末级使用导通电压精准度高、响应速度快、钳位电压低的 TVS 做保护，满足 IEC 61000-4-2Level 4 静电放电及 IEC 61000-4-5 Level 4 雷击浪涌防护需求，让后端的电路得到有效防护，适用于各种工业级产品。

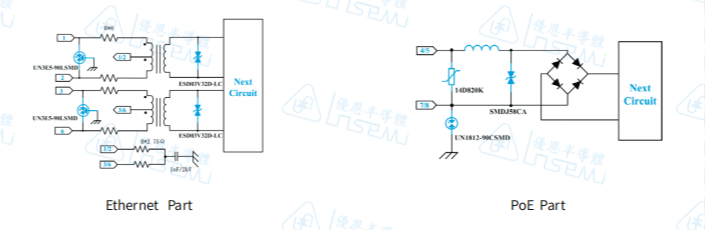

产品图示：

应用示例：

符合要求 : ESD IEC 61000-4-2 Level 4；Surge IEC 61000-4-5 Level 4
