TVS二极管 TPSMCJ48CA 车规级 双向 48V

TVS瞬态电压抑制二极管工作电压范围3.3V到600V，甚至更高。在TVS管选型过程中，工作电压是个很重要的参数，TVS二极管的工作电压要大于被保护电路的正常工作电压，这点，很多新老电子工程师都能够明白的。客户前来东沃电子（DOWOSEMI）询TVS二极管，有直接开门见山根据具体型号来询价的；有根据工作电压、功率、封装形式等来选型，比如“48V 双向TVS管”、“30000W 270V TVS二极管”、“DO-218AB封装 瞬态抑制TVS二极管”；有直接请求选型支持等等。不管由于何种原因，TVS二极管选型选用，厂家东沃专业放心、封装多样、型号齐全。

接下来，东沃电子要跟大家分享的主题是：“48V 双向瞬变电压抑制TVS二极管”。

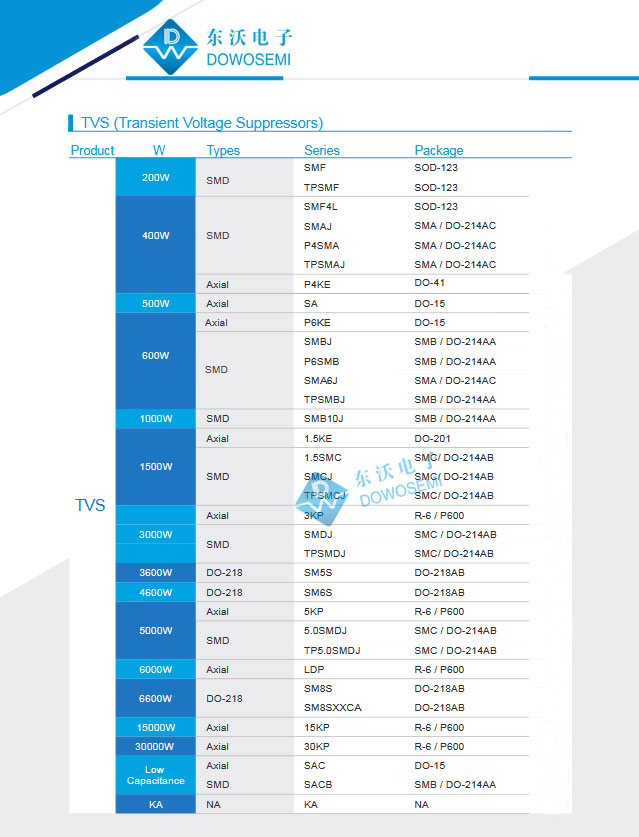

查看“东沃电子TVS二极管产品手册”资料可知，工作电压48V的TVS管，根据封装归类，有：

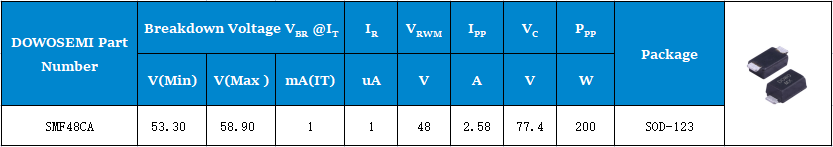

1）SOD-123封装：SMF48A、SMF48CA、TPSMF48A、SMF4L48A；

2）SMA封装：SMAJ48A、SMAJ48CA、TPSMAJ48A、TPSMAJ48CA、SMA6J48A、SMA6J48CA；

3）SMB封装：SMBJ48A、SMBJ48CA、TPSMBJ48A、TPSMBJ48CA、SMB10J48A、SMB10J48CA；

4）SMC封装：SMCJ48A、SMCJ48CA、TPSMCJ48A、TPSMCJ48CA、SMDJ48A、SMDJ48CA、5.0SMDJ48A、5.0SMDJ48CA、TP5.0SMDJ48A、TP5.0SMDJ48CA；

5）P600封装：3KP48A、3KP48CA、5KP48A、5KP48CA、LDP48A、LDP48CA、15KP48A、15KP48CA、30KP48A、30KP48CA；

6）DO-218AB封装：SM8S48A、SM8S48CA；

由此可知，48V 双向TVS二极管具体型号有：SMF48CA、SMAJ48CA、TPSMAJ48CA、SMA6J48CA、SMBJ48CA、TPSMBJ48CA、SMB10J48CA、SMCJ48CA、TPSMCJ48CA、SMDJ48CA、5.0SMDJ48CA、TP5.0SMDJ48CA、3KP48CA、5KP48CA、LDP48CA、15KP48CA、30KP48CA、SM8S48CA。工作电压在48V 双向TVS二极管型号如此多，那它们之间的区别在哪里呢？封装和功率的区别，不可否认，同样工作电压的TVS二极管，其功率越大，防护能力就越强，具体选型选用还是需要根据电路保护需求来决定。
