趣味立体声环绕装置制作与安装

　　这里介绍的立体声“环绕”系统与常规所说的坏绕声不同，它是通过循环移位装置，使声音产生空间感。这款制作的效果会让你觉得在言乐的殿堂里轻飘飘地旋转，犹如置身于梦境一般。

　　电路原理

　　三个非门构成循环移位多谐报荡器，电路工作时，这三个非门的输出端电位按“高、高、低”移位变化，三个非门输出端分别为①、②、③。某一时刻，电位为①高、②高、③低（记为BC状态）。接着下一时刻电位高低跳变为①低、8高、③高（记为AB状态），接着是①高、②低、③高（记为CA状态）。然后又由CA状态进入BC状态，由BC状态进入AB状态，依此循环往复。

　　如前所述，当电路进入AB状态时，①为低电平，②、③为高电平。此时连接①端的Tl、T4饱和导通，其余晶体管截止，Tl的导通使扬声器SPA接通L声道信号;T4的导通使扬声器SPB接通R声道信号。于是在SPA、SPB所在的空间中形成双声道立体声场。

　　下一时刻，电路进入BC状态，②为低电平①、③为高电平，与②端相连接的PNP三极管T3、T6因基极接入低电平。从而饱和导通，T3的导通使扬声器SPB接通L声道信号;T6的导通使扬声器SPC接通R声道信号。于是在SPB、SPC所在的空间中形成双声道立体声场。电路的转换使得立体声场由SPA-SPB空间转至SPB-SPC空间，完成了120度的声场旋转。

　　同理，按着电路进入CA状态，立体声场移至SPC-SPA所在的空间中。声场依此循环变幻。电路的周期T=2RC，选择通当的R、C数值就可以有不同的“速度感”。

　　制作与安装

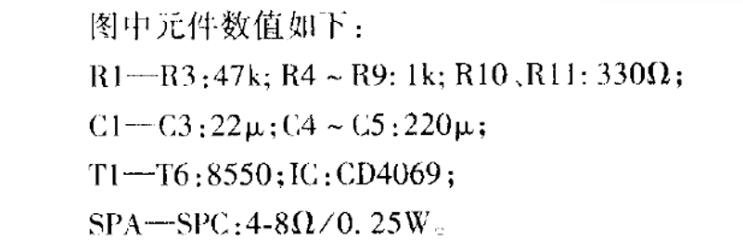

　　IC可选用六非门CD4069，也可用NPN三极管相应代替，T1-T6也可选用9012、9015代替。CD4069余下的三个非门的输入端可分別接至①、②、③，输出端各接一发光二极管，构成发光指示电路。

　　若读者需调节循环的快慢，可将定值电阻換为可调电阻，若要改变循环方向，对调①、②、③任意两个端子即可，扬声器按等边三角形布置。整个电路除扬声器外，可置入一小盒内，配以循环的发光电路，就是一件有趣，精巧的制作了。
