丝网印刷制作电路板和仪器标牌面板的方法

丝网印刷制作电路板和仪器标牌面板的方法

一、图稿绘制（晒版稿）

     1. 用电脑绘制：利用电路图设计软件（protel）设计好需要的电路图，并用激光打印机打印在专用纸膜上。

    2.手工绘制：首先绘制好一份底稿，然后把激光打字膜或晒版用的专用描图硫酸纸（半透明，专业商店有售）放在底稿上面，这时电路图的轮廓通过半透明纸或膜展现眼前，再用小号勾线毛笔和制版专用氧化铁（可自己配制）或“一得阁”墨汁来按轮廓线仔细描绘。要求描绘好的电路图墨汁密度高，且均匀一致，能起到阻光作用。

    二、绷网方法

    绷网看似简单，其实并不容易，绷网对以后的印刷有着直接影响。首先把选择好的丝网在清水中浸泡1～3分钟（这个手续很重要），然后将浸泡后的丝网用专用钉或图钉在框的侧面先大概绷紧固定，再进一步仔细调整四边的松紧程度，以使丝网绷在方框上四边拉力均匀一致，最后用专用粘网胶或“鱼珠牌”万能胶粘紧粘严，以防在使用中漏油墨。

    三、晒版方法

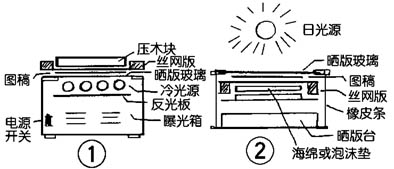

    1.采用专业晒版箱曝光，如图1所示。

    2.采用日光晒版，如图2所示。首先在暗室中将描绘好的图稿平放在网版上，在图稿上盖一块透明玻璃，玻璃上面再盖一块黑布，在网框的另一面底下垫上一块厚度适当的海绵或泡沫垫，使丝网和图稿紧贴无缝，然后移到室外日光下，揭去黑布，进行曝光。曝光时间的长短可根据光线的强弱先作实验然后再确定。曝光完成后再移到室内用清水冲洗，洗后晾干就可使用了。

    四、印刷方法

    2.刮刀是丝印中的主要工具，也是专用工具，专业商店有售。印刷电路板时以选择硬度适当的橡胶刮刀较为理想。如按原文所说用三角板，笔者认为印的次数多了，有可能会使感光胶脱落。
