工作原理

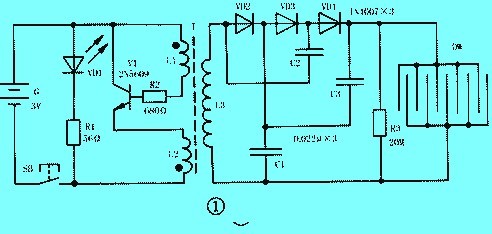

　　电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

　　当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
　　电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
　　元器件选择
　　晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
　　R1～R3均用RTX-1/8W型碳膜电阻器。C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。G用5号干电池两节串联（配塑料电池架）而成，电压3V。
　　高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
