　PCB布线软件的NetClass功能一直为人们所忽略。
　　Pcb文件首次加载网络表的时候，没有对其进行分类。这个功能可以人工将无数的网络连接分门别类，比如分成power、data_bus、Address_bus、Hi_volta等类别。这样分类后可以分别对不同的类别施加不同的布线策略。
　　好了，现在让我们尝试一下这个功能（以protel为例）：
　　首先打开一个PCB图；选择菜单“Design-->Classes..”跳出图1的画面。

　　这里我已经预先定好了几个C，其中“AllNets”是protel默认的类别，这个类别包含了所有的网络。如果定义了布线规则，默认就是针对这个类别的。

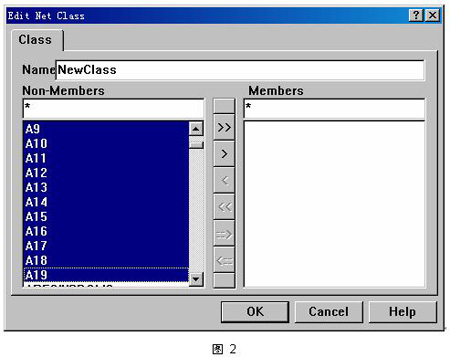

　　现在我要为这个pcb增加一个表示CPU地址总线的类别“Address_bus”，按下图1画面中的“Add”按键，在图2的画面中输选择“A0~A19”，然后选择“>”把这些网络放置到右边的子窗口中。如图3。这样就建立好了一个新的pcb网络类别。用同样的办法，再建立“power”、“data_bus”等网络类别。

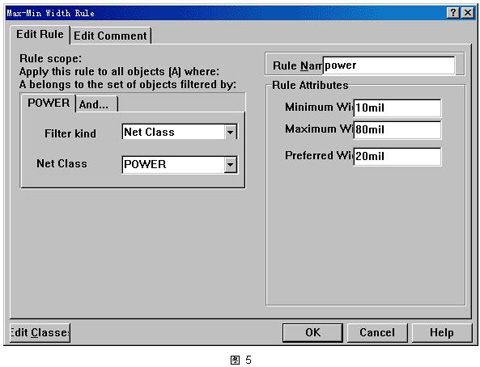

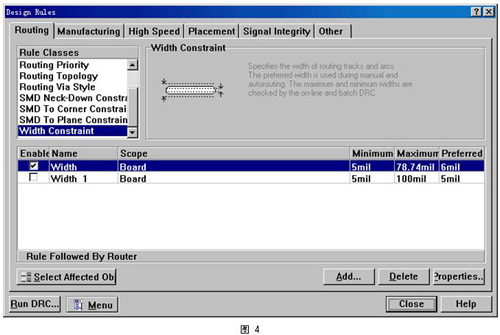

　　好了，我们为这些网络类别分别指定布线策略吧，首先我们为电源类指定布线策略。按下图4画面中的“Add”按键，增加一个策略。如图5所示，“FilterKind”选择“NetClass”,“NetClass”选择“POWER”，然后可以分别设定它的线宽等参数，你还可以为POWER类增加一个靠近限制的规则（由于我这个电路板是4层板，我这个工程就不设置靠近规则了）。
　　由于我的这个电路板是一个高速的嵌入式系统，CPU外部总线频率大约200MHz。所以地址总线和数据总线的设计就变得至关重要。每个地址总线相互之间的长度差不能太长，否则会造成传输延迟。但是手工去测量长度差实在麻烦，这里就可以为地址总线设置一个布线规则。

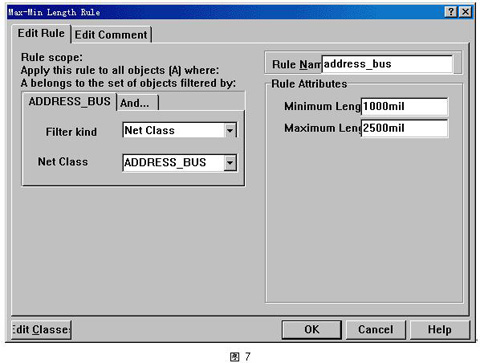

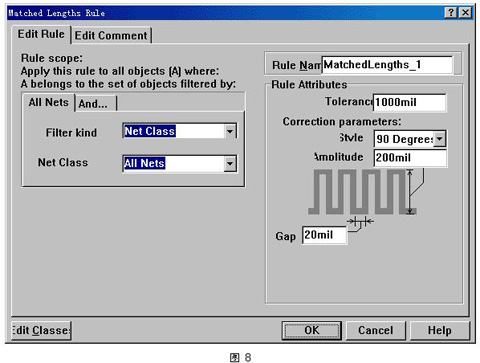

　　在图6的布线规则窗口中，选择“LengthConstraint”，弹出图7窗口，选择“ADDRESS_BUS”类，可以设置总线最大长度和最小长度。图8所示窗口可以为这个NetClass设置蛇形布线规则。
　　设置了以上规则后，无论是手动布线还是自动布线，都会简单很多。在手工布线和修整电路板的过程中，不用再考虑这些参数了，因为你犯规后，PCB编辑器会给出警告。通过这样的设置，你一次可以为一大把信号线设置规则，不再需要一个一个信号单独设置了。可以节约你不少的时间，也可以避免你很多不该犯的低级错误。
