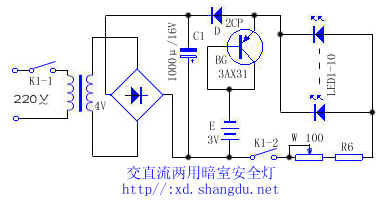

交直流两用暗室安全灯电路图

该暗室交直流两用灯具有无触点自动转换开关功能。采用橙色发光二极管。

正常供电时，交流220伏经变压器桥式整流、电容滤波、输出4V左右直流（空载时为5V）。因机内电池电压为3V，二极管D导通，发光二极管由整流电源供电。由于BG发射极电位低于基极电位，因此BG截止，机内电池E自动关断，无电流输出。

停电时，BG发射极电位高于基极电位，处于导通状态，电池E经BG向发光二极管供电。如市电恢复，则二极管D又导通，BG又自动截止。
