ANX7150 Analogix推出的最低功耗发送端芯片

ANX7150 Analogix推出的最低功耗发送端芯片

专业电子元器件代理商益登科技所代理的硅谷数模半导体(Analogix Semiconductor)日前针对便携式媒体设备推出超低功耗HDMI传输器芯片ANX7150。ANX7150基于Analogix的Circuit Design 专利技术，将功耗降到了同类型芯片的95％以下，其芯片输出480i的视频时只有0.5mW，而在输出480p/720p/1080i的视频时功耗也仅为1mW，ANX7150将HDMI接口芯片的功耗大大降低，使HDMI接口得以运用于便携式电子产品中。

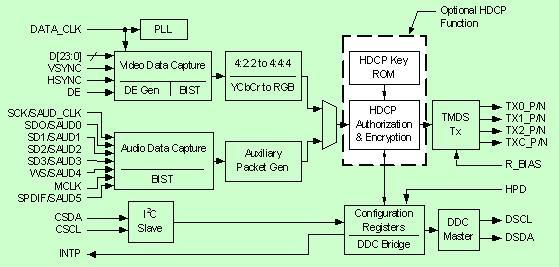

图1：ANX7150芯片结构图

根据In-Stat最新报告显示，2008年全球出货的数字电视中有95%都配备了HDMI接口， HDMI接口已经在全球市场中全面普及，不仅稳定了消费性电子产品市场并跨足进入PC和笔记本电脑市场。此外，诸如录像机、数码相机、媒体播放器等PMP厂商都对小型的HDMI接口产生了极大的兴趣，通过HDMI接口将可实现手机或PMP上的高清传输。三星以及佳能皆于今年相继推出HDMI接口的产品来支持高清视频录制及输出，预计不久之后支持高清视频的多媒体处理器也会迅速增长。

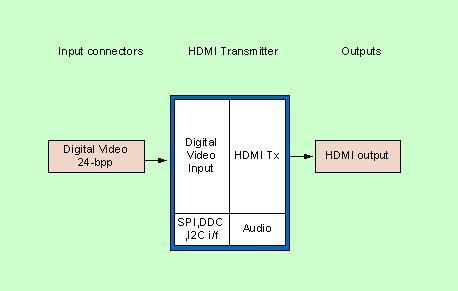

图2：ANX7150应用系统示意图

动辄几百毫瓦的功耗问题一直是便携式产品在引用HDMI接口的主要技术瓶颈，Analogix的ANX7150拥有极低的功耗和极强的兼容性，其优越性能足以满足便携式电子产品的要求，ANX7150同时支持HDMI1.2和HDCP1.1标准，它支持高达165Mpixel/s的像素读取率，其灵活的视频输入接口支持高达24位的RGB/YCbCr 4:4:4/4:2:2、4:2:2至4:4:4上采样/下采样，以及YCbCr至RGB色彩空间转换。集成了先进的数字音频，为Dolby? Digital和DVD音频提供8通道I2S支持。它还为PCM、Dolby? Digital和DTS环绕声格式和数字音频传输提供S/PDIF协议支持，其音频接口允许可编程的I2S通道映射（channel mapping）。
