性能优良的市电过压保护电路

电力缺乏的专区，供电电压很不稳定，高峰时仅170V上下，深夜时又会超过250V，为了保护日益增多的家用电器，配置一台过压保护器还是必要的。

本人制作的过压保护器，由于采用精密稳压集成电路TL431C，电压定值准确，工作可靠；采用电容器储存电能推动继电器，因此静态功耗低，仅0.1W；采用短路电源保护，使家中用电器都能得到有效保护，具有使用方便等优点。

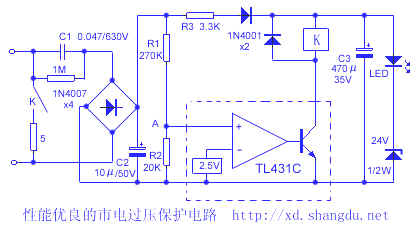

具体电路见图，采用电容降压和简单稳压电源电路，当供电电压正常时，TL431C控制极电压小于2.5V，TL431C电路不导通，继电器触点不闭合。当市电电压达到250V时，整流滤波后电流达3.3mA，在R3、二极管和稳压管（包括发光管）上电压降分别为11V和26V。37V电压经R1、R2分压A点电压为2.55V，TL431C电路导通，继电器K吸合，市电被短路，使供电过流器跳闸或保险丝熔断，起到保护家用电器作用。这里在触点回路中串联一只小阻值电阻，是为防止过大的短路电流烧坏触点。由于电容器C3容量较大，储存大量电荷，加在继电器线圈上，能使继电器触点维持0.2秒吸合时间，足以使过流器跳闸或保险丝熔断。

限流电容C1选用0.47μF/630V的绦纶电容器，为防止错接入380线电压，C1应具有必要的耐压。继电器应视功率大小，选用小型或超小型大中功率的触点继电器，如JQX13-F/024-1Z或JZC-22F/024-1Z。5Ω限流电阻选用5W水泥电阻，其它元器件按图选用。整个电路可安装在小塑料盒中，塑料盒底部固定电源插脚，塑料盒面上露出发光二极管
