固定式三端稳压器输出电压可调电路图

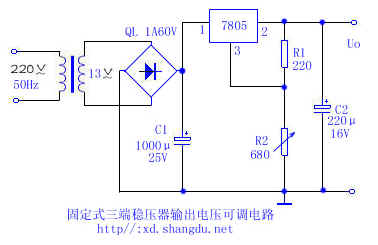

用固定式三端集成稳压电路7805设计制作连续可调直流稳压的实际电路如图所示，图中R1取220Ω，R2取680Ω主要用来调整输出电压。输出电压Uo≈Uxx(1+R2/R1)，该电路可在5～12V稳压范围内实现输出电压连续可调。

由该电路实践证明：（1）R1为固定电阻值，改变电阻R2的阻值就可获得连续可调的输出电压，输出电压Uo近似值等于Uxx(1+R2/R1)。（2）最高输出电压受稳压器最大输入电压及最小输入输出压差的限制，该固定式三端集成稳压集成电路7805最大输入电压为35V，输入输出差要保持2V以上，因此该电路中由于稳压器的直流输入电压为+14V，所以该电路的输出最大值为+12V。（3）实验表明，在稳压器的稳压范围内，其稳压精度可达±0.03。
