LM317T应用电路一例

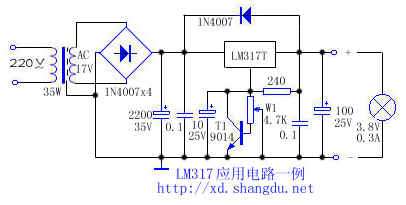

用LM317T制作可调稳压电源,常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管(如下图所示),在正常情况下,T1的基极电位为0,T1截止,对电路无影响;而当W1接触不良时,T1的基极电位上升,当升至0.7V时,T1导通,将LM317T的调整端电压降低,输出电压也降低,从而对负载起到保护作用。如去掉三极管、断开W1中心点连线,3.8V小电珠立刻烧毁,测输出电压高达21V。而加有T1时,小电珠亮度减小,此时 LM317T输出电压仅为2V,从而有效的保护了负载。
