电子自锁互锁开关电路图

时间:2009-07-29 15:29

人气:

作者:admin

标签: 电路图

导读:电子自锁互锁开关电路图- 电子自锁互锁开关 自锁互锁开关在电器上使用很广泛,一般都是机械式,缺点是:体积大,易磨损,按触力大,转换速度低。电子开关可以克服上述缺点。...

电子自锁互锁开关

自锁互锁开关在电器上使用很广泛,一般都是机械式,缺点是:体积大,易磨损,按触力大,转换速度低。电子开关可以克服上述缺点。


一.开关特点。开关的核心器件为四运放LM324,经巧妙设计,使每个运放有两重功能,电压比较器和施密特触发器。电压适用范围宽,档位可任意设计,如果加一档空档,可作为总复位,与数字电路配合时,可用同一电源,开关的输入输出电平符合数字电路的接口电平,由于运放的输入阻抗高,开关的输入电流小,可以用轻触开关.导电橡胶.薄膜开关作按键,或光、电、磁等转换信号驱动,可用三极管.可控硅.继电器等。

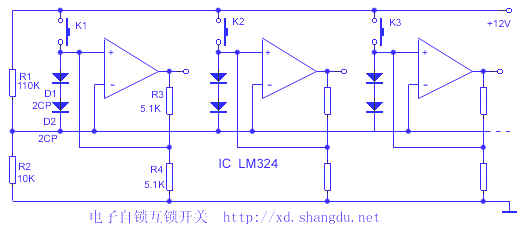

二.电路原理。每档电路相同,图中只画出三档。电阻根据电压选用,以保证开关可靠工作,尽量选用大阻值。

接通电源,R1、R2分压,为各运放反相端提供高电位,使各运放输出低电位。接通任一键,对应运放的同相端获得高电位,高于反相端1.4V(二极管压降),输出变为高断开关按键。因有R3、R4分压的反馈,同相端电位仍高于反相端,输出端维持高电位。当另一个键接通时,电路重复上述过程,同时,通过两只二极管D1.D2使所有运放的反相端电位高于R3.R4分压形成的同相端电位,所以输出端由高变低。总之,每一次按键,只有该运放输出高位,其余的都是低,这就是开关的自锁互锁功能。
