红外线光控开关电路图

红外线光控开关

说明电路原理

采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制

一、特点

该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测。这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化。在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应，所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。

二、工作原理

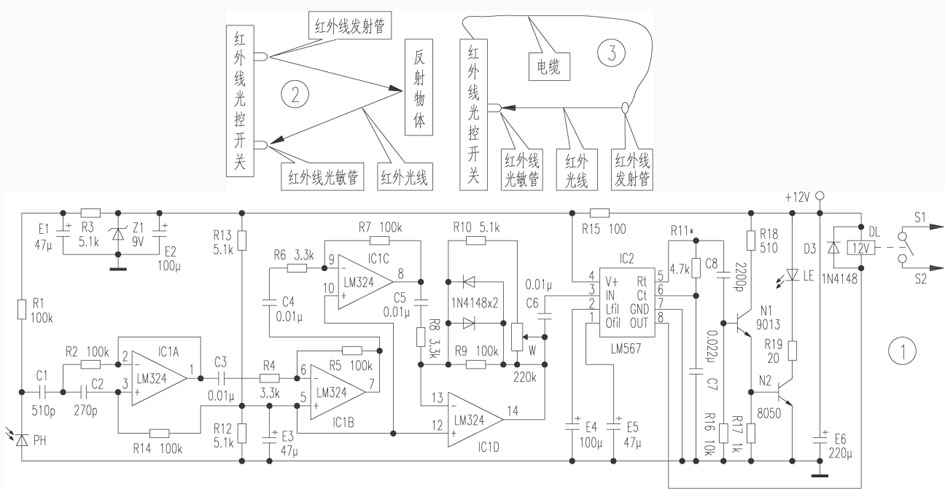

电路原理图见图１。红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号，并将其转换成电信号。该信号经由ＩＣ１Ａ构成有源高通滤波器，滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路
ＩＣ２的第③脚。ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ。ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。微分电路使正方波信号变为低占空比的方波信号。用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率，即其峰值电流很大，而平均工作电流却很小。这样，有利于红外线光敏二极管的接收。电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。该装置有两种工作方式。一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。另一种是：红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３。一般情况下，反射式控制距离可达两米，对射式控制距离可达五米。控制距离的远近可由调节电位器Ｗ来控制，Ｗ的阻值越大，ＩＣ１Ｄ放大器的增益越大，控制距离越远。反之，控制距离越近。如果给红外线发射二极管或光敏二极管一方加上光学透镜，可增加控制距离；给双方都加上光学透镜，更可增加控制距离。红外线发射二极管的外面要套上长度为５０ｍｍ左右的金属管，以防止其散射光干扰红外接收管。
电解电容Ｅ５的容量越大，抗干扰性越好，但响应的时间也越长，一般Ｅ５的选取范围是１０μＦ～１００μＦ。由于该装置工作在闭环状态，所以对ＩＣ２工作频率的稳定度要求不严格，并且可在很宽的范围内设定频率值，范围可达５ｋＨｚ～４０ｋＨｚ，频率由电阻Ｒ１１调节。ＩＣ２振荡频率计算公式如下：
ｆ＝１．１／Ｒ·Ｃ 单位：ｆ（ｋＨｚ）、Ｒ（ｋΩ）、Ｃ（μＦ）。图１中，Ｒ１１即为公式中的Ｒ，Ｃ７即为公式中的Ｃ。

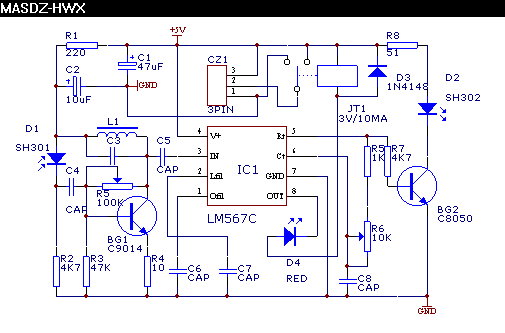

又一款电路
