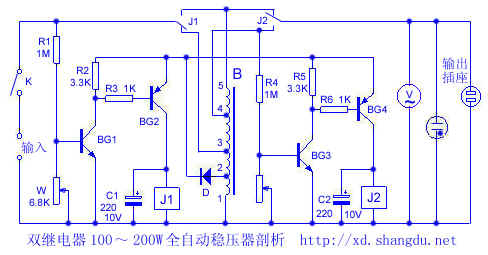

双继电器100～200W全自动稳压器剖析电路图

电路原理：电网电源经开关、J1的常闭触点接变压器B的3脚。R1为取样电阻，BG1、BG2组成控制电路，通过调整W可以改变起控点。

当电网电压低于220V时，J1常闭点使变压器B组成升压形式。输出电压未超过220V，J2常闭接通变压器5脚。如果高于220V，J2吸合接至变压器4脚。

当电网电压高于220V时，通过R1取样，控制J1吸合，接至变压器5脚，形成降压式。如输出端电压超过设定值，则通过R4取样控制J2吸合，常开触点接通变压器4脚。

元器件选择：稳压器功率主要取决于变压器铁芯截面和漆包线直径。铁芯选用19×(24～25)，线圈选用?0.27～0.35高强度漆包线密绕，层间可不用垫纸。1～2绕48匝、2～3绕822匝、从第三脚起改用0.41～0.51漆包线，3～4、4～5各绕85匝。

BG1、BG3选用3DG类小功率管，BG2、BG4选用PNP硅中功率管。电阻电容无特殊要求。
