电冰箱自动保护器电路图

时间:2009-07-30 08:31

人气:

作者:admin

标签: 电路图

导读:电冰箱自动保护器电路图-电冰箱自动保护器 电路如下图所示,BT33组成延时电路。刚接通电源时,继电器J1不工作,接点J1-2断开,过五分钟后,由于电容C1充电电压上升使BT33导通,继电...
电冰箱自动保护器

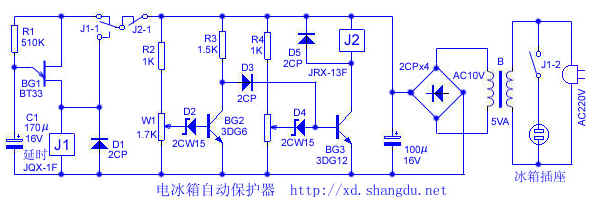

电路如下图所示,BT33组成延时电路。刚接通电源时,继电器J1不工作,接点J1-2断开,过五分钟后,由于电容C1充电电压上升使BT33导通,继电器J1吸合,J1-2接点闭合,电冰箱接通电源,并由J1-1常开接点自保。在电压正常情况下,D2、BG2导通,D3、D4、BG3截止,因此继电器J2是不工作的。出现过压时稳压管D4便击穿导通,BG3同时导通,继电器J2吸合,接点J2-1断开,继电器J1失电释放,电冰箱断电,起到了保护电冰箱的作用。在电源电压低于电冰箱的允许值(180V)时D2、BG2便会由导通变为截止,BG2的集电极电压上升,使D3、 BG3导通,继电器J2吸合,同样会使电冰箱断电。
