DS8113-智能卡接口芯片

DS8113 概述

DS8113智能卡接口是用于智能卡读卡器的低成本模拟前端，适用于所有ISO 7816、EVM™以及GSM11-11应用。DS8113支持5V、3V和1.8V智能卡，DS8113可选择工作模式和低功耗待机模式，待机模式下电流低至10nA。

DS8113用于连接系统微处理器和智能卡接口，提供IC卡应用所需的供电电源、ESD保护以及电平转换。

Maxim提供EMV 1级库文件(基于MAXQ2000微控制器)和硬件参考设计。可提供DS8113-KIT评估板，以协助进行原型设计和评估。

DS8113 关键特性

用于IC卡通信的接口和电平转换

卡接口具有8kV (最小) ESD (IEC)保护

待机模式下具有超低电流损耗，典型值小于10nA

内部产生IC卡供电电压：

5.0V ±5%，80mA (最大)
3.0V ±8%，65mA (最大)
1.8V ±10%，30mA (最大)

通过内部专用排序器自动控制卡的激活和禁用

智能卡通信时，直接完成主机I/O口的电平转换

灵活产生卡时钟，支持外部晶振1、2、4、8分频

大电流保护、短路保护以及过热保护

低电流工作模式

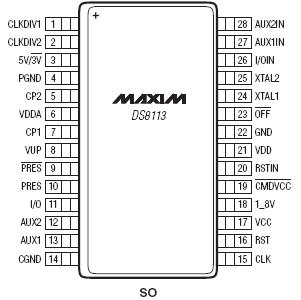

DS8113 引脚功能框图
