电解铝生产工艺流程图

电解铝生产工艺流程图

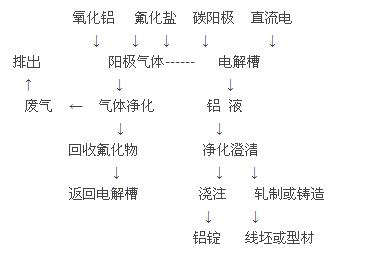

铝电解工艺流程：现代铝工业生产采用冰晶石—氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。化学反应主要通过这个方程进行：2Al2O3==4Al 3O2。 阳极：2O2ˉ-4eˉ=O2↑阴极:Al3 3eˉ=Al。阳极产物主要是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘。为保护环境和人类健康需对阳极气体进行净化处理，除去有害气体和粉尘后排入大气。阴极产物是铝液，铝液通过真空抬包从槽内抽出，送往铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯.型材等。其生产工艺流程如下图： 氧化铝 氟化盐 碳阳极 直流电
↓ ↓ ↓ ↓
↓
排出 阳极气体------ 电解槽
↑ ↓ ↓
废气 ← 气体净化 铝液
↓ ↓
回收氟化物 净化澄清
↓ ↓ ↓
返回电解槽
浇注 轧制或铸造
↓ ↓
铝锭 线坯或型材
