LT1937-采用SC70和ThinSOT封装的白光LED升压型变换器

特点

• 固有匹配的 LED 电流
• 高效率：84% (典型值)
• 可由一个 3.2V 电源驱动多达四个 LED
• 可由一个 5V 电源驱动多达六个 LED
• 性能稳定的 36V 双极开关
• 快速 1.2MHz 开关频率
• 采用高度仅 1mm 的纤巧型电感器
• 只需 0.22µF 的输出电容器
• 采用扁平的 SC70 和 ThinSOT^™ 装

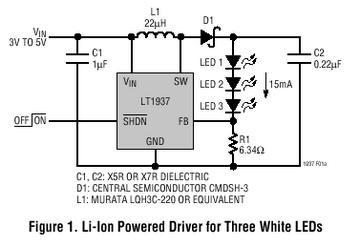

Typical Application

描述

LT^®1937 是一种专为以恒定电流来驱动白光 LED 而设计的升压型 DC/DC 变换器。该器件能利用一节锂离子电池来驱动两个、三个或四个串联的 LED。采用 LED 串联连接的方法可以提供相等的 LED 电流，从而能获得均匀的亮度且无需镇流电阻器。LT1937 的开关频率为 1.2MHz，因而允许采用小巧的外部组件。由于可使用数值仅为 0.22µF 的输出电容器，因此，与其它的解决方案相比，在占用空间和成本上均有所节省。95mV 的低反馈电压最大限度地降低了电流调节电阻器的功耗，从而提高了效率。

LT1937 采用扁平的 SC70 和 ThinSOT 封装。

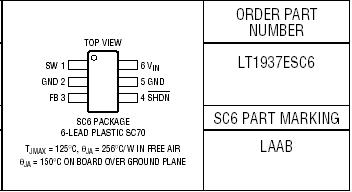

封装

ThinSOT, SC-70
