MAX6023精密的、低功耗、低压差、UCSP封装电压基准

时间:2008-10-01 22:45

人气:

作者:admin

标签: MAX

导读:MAX6023精密的、低功耗、低压差、UCSP封装电压基准-MAX6023精密的、低功耗、低压差、UCSP封装电压基准MAX6023是低压差、微功耗、串联型电压基准,采用5引脚、芯片规模封装(UCSP)。MAX6023串联...

MAX6023精密的、低功耗、低压差、UCSP封装电压基准

MAX6023是低压差、微功耗、串联型电压基准,采用5引脚、芯片规模封装(UCSP™)。MAX6023串联型(3端子)基准源工作于2.5V至12.6V输入电压范围(1.25V和2.048V选项)或(VOUT + 0.2V)至12.6V输入电压范围(所有其他电压选项),具有1.25V、2.048V、2.5V、3.0V、4.096V、4.5V和5.0V输出电压选项。这些器件在-40°C至+85°C扩展级温度范围内可保证±0.2%的初始精度和30ppm/°C的温漂系数。

UCSP封装使器件具有更小的尺寸和更低的截面,即使与SC70或SOT23塑料表贴封装相比尺寸也有显著降低。UCSP显著的低截面特性(相比于塑料SMD封装)使得这些器件非常适合高度受限制的应用。小尺寸UCSP封装同样允许器件的摆放位置更接近电源,并为复杂或大型设计的布局提供更多的灵活性。

MAX6023电压基准仅消耗27µA电源电流。与并联模式(2端)基准源不同,MAX6023系列的电源电流受电源电压变动的影响仅为0.8µA/V,可获得更长的电池寿命。此外,这些内部补偿器件无需外部补偿电容、在高达2.2nF的容性负载下仍可稳定工作。低压差和低电源电流特性使这些器件成为电池供电产品的理想选择。

max6023关键特性

5引脚UCSP封装(1.0mm x 1.5mm x 0.3mm)
  • 无需输出电容
  • 初始精度±0.2% (最大值)
  • 温度系数30ppm/°C (最大值)
  • 静态电源电流35µA (最大值)
  • 电源电流随VIN波动0.8µA/V (最大值)
  • 500µA负载电流时,压差100mV
  • 输入调节:160µV/V (最大值)
  • 输出电压选项:1.25V、2.048V、2.5V、3.0V、4.096V、4.5V和5.0V

    应用/使用

  • 电池供电设备
  • 数据采集系统
  • 手持式装置
  • 硬盘驱动器
  • 工业与过程控制系统

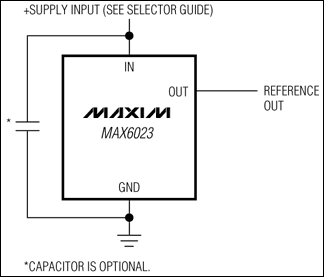

    MAX6023典型工作应用电路

    MAX6023引脚配置图
