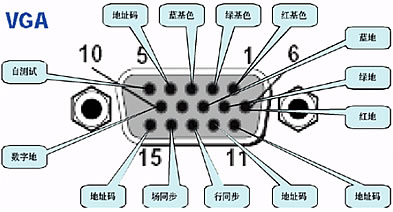

vga线接头焊接方法(vga接口图)

管脚

定义

1

红基色 red

2

绿基色 green

3

蓝基色 blue

4

地址码 ID Bit

5

自测试 ( 各家定义不同 )

6

红地

7

绿地

8

蓝地

9

保留 ( 各家定义不同 )

10

数字地

11

地址码

12

地址码

13

行同步

14

场同步

15

地址码 ( 各家定义不同 )

3+4 线

D15

红线的芯线

脚 1

红线的屏蔽线

脚 6

绿线的芯线

脚 2

绿线的屏蔽线

脚 7

蓝线的芯线

脚 3

蓝线的屏蔽线

脚 8

黑线

脚 10

棕线

脚 11

黄线

脚 13

白线

脚 14

外层屏蔽

D15 端壳压接
