FPC，线束的半终结者

随着汽车技术的快速迭代，汽车的功能配置日渐丰富，自动驾驶等级不断提高，同时车企及用户对整车轻量化追求也越来越极限，因此整车对空间和重量的要求也越来越严格。 当下传统线束重量大、一致性差、占空间大、不能自动化装配等问题掣肘着当下汽车行业的发展，耗费了大量劳动力成本及车内空间。研发总院智能网联开发院电子电气开发部为解决这些问题，创新性地采用了革命性线束产品设计方案-FPC。

什么是FPC

柔性电路板（FPC，Flexible Printed Circuit）是以柔性覆铜板为基材制成的一种电路板，作为信号传输的媒介应用于电子产品的连接，具备配线组装密度高、弯折性好、轻量化、工艺灵活等特点。FPC一般可分为单层 FPC、双层 FPC、多层 FPC 和软硬结合版。

图 1：柔性电路板 FPC 的特点

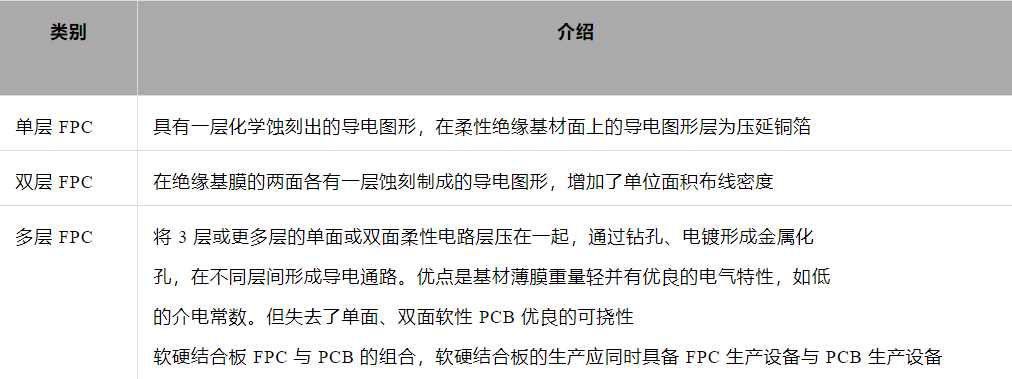

表 1：FPC 分类

随着汽车电动化、智能化发展，FPC在弯折性、减重、自动化程度高等优势进一步体现，FPC 在车载领域的用量不断提升，应用涵盖车灯、显示模组、BMS/VCU/MCU 三大动力控制系统、传感器、高级辅助系统等相关场景。新能源汽车的大发展带动车载动力电池用 FPC 需求大幅增长。

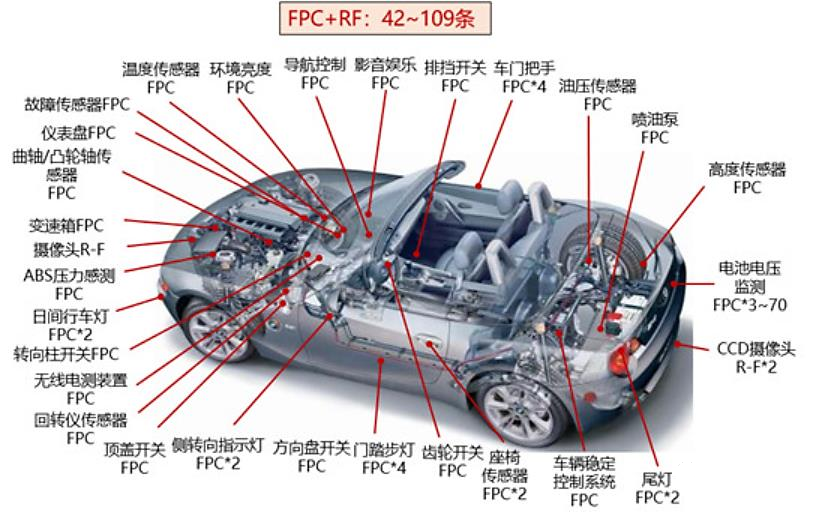

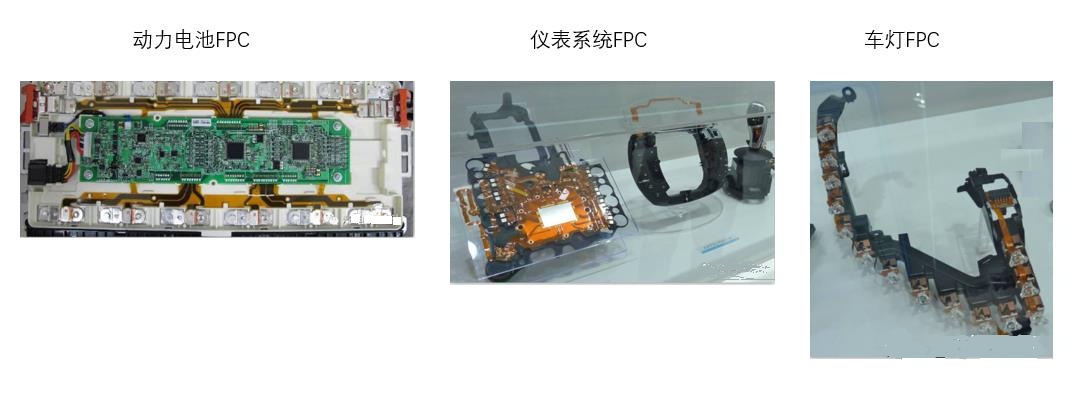

图 2：部分车载 FPC 场景

FPC在新能源汽车的应用

采集线是新能源汽车BMS系统所需配备的重要部件，实现监控新能源动力电池电芯的电压和温度；连接数据采集和传输并自带过流保护功能；保护汽车动力电池电芯，异常短路自动断开等功能。

此前新能源汽车动力电池采集线采用传统铜线线束方案，常规线束由铜线外部包围塑料而成，连接电池包时每一根线束到达一个电极，当动力电池包电流信号很多时，需要很多根线束配合，对空间的挤占大。Pack 装配环节，传统线束依赖工人手工将端口固定在电池包上，自动化程度低。

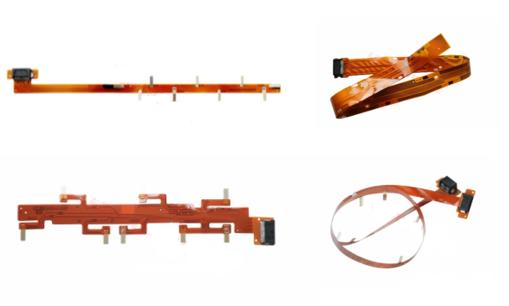

相较铜线线束，FPC 由于其高度集成、超薄厚度、超柔软度等特点，在安全性、轻量化、布局规整等方面具备突出优势，此外 FPC 厚度薄，电池包结构定制，装配时可通过机械手臂抓取直接放置电池包上，自动化程度高，适合规模化大批量生产，FPC 替代铜线线束趋势明确。

2017 年前后行业导入初期，由于产业小批量初期的高成本和汽车电子领域对可靠性的高要求，动力电池企业大多还处在观望的态度。随着 FPC 展现出的优异性能以及规模化生产带来的快速降本，FPC 替代传统线束的进程明显提速。高工锂电 2018 年调研显示，国内动力电池第一梯队的宁德时代和比亚迪已经在 pack 环节批量化应用 FPC。公开信息显示特斯拉、国轩高科、中航锂电、塔菲尔、欣旺达、孚能等企业也均开始应用 FPC。目前 FPC 方案已经成为绝大部分新能源汽车新车型的最主要选择。

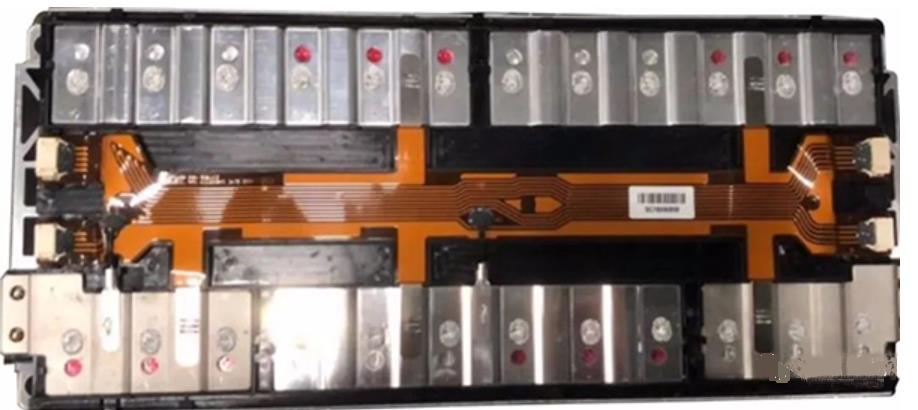

FPC 向 CCS（Cells Contact System，集成母排，线束板集成件）集成。CCS 产品由 FPC、塑胶结构件、铜铝排等组成，铜铝排将多个电芯通过激光焊接进行串并联，FPC 通过与铜铝排、塑胶结构件连接从而构成电气连接与信号检测结构部件。

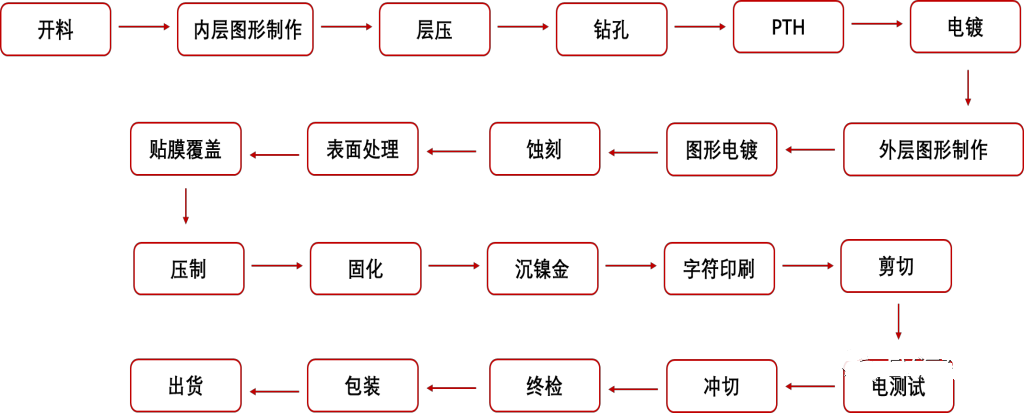

FPC生产流程
