两节双节锂电池串联充电 IC 和保护 IC

在日常的设计，应用中，单节锂电池，或者多节锂电池并联是最普遍的方式了，因为在
IC 选型和设计上比较容易或者多样化。
当两节/双节锂电池串联应用时，就要用到另外的双节/两节锂电池保护 IC 和充电 IC。

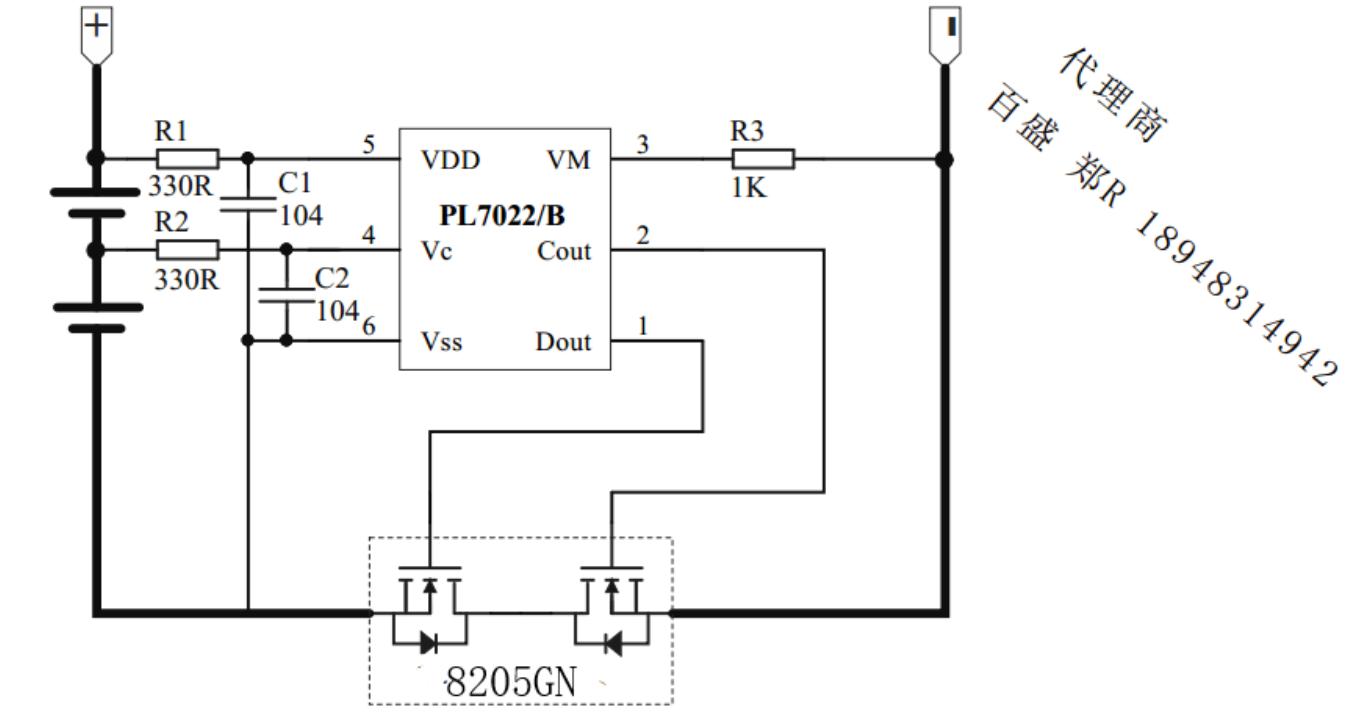

双节/两节锂电池串联保护芯片和 IC 电路:

PL7022 属于由两个 3.8V/4.35V 的高压锂电池串联的保护板芯片或保护电路；
PL7022B 属于由两个 3.7V/4.2V 的普通锂电池串联的保护板芯片或保护电路。

双节/两节锂电池串联充电芯片和与 PL7022B 搭配电路:
USB： 5V 输入，给两节串联的锂电池升压充电芯片-PL7501C
与 PL7022B 两节串联的锂电池保护芯片，组合电路如下:

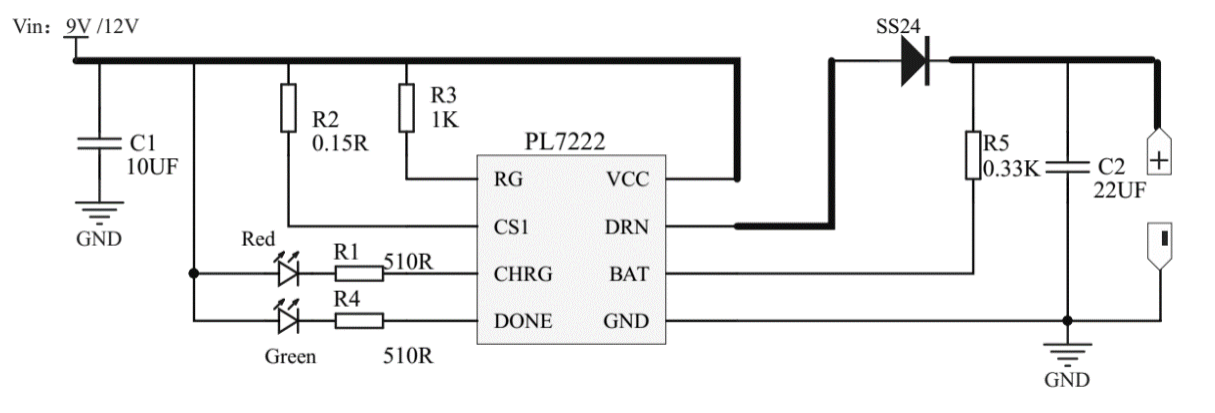

DC : 9V,12V 输入，给两节串联的锂电池充电芯片-PL7222
与 PL7022B 两节串联的锂电池保护芯片，组合电路如下:
