双/两节锂电池串联充电管理IC-PL7501C

9V 输入线性双节锂电池充电管理芯片 -PL7222

5V 输入升压开关型双节锂电池充电管理芯片 -PL7501C

PL7501C 是一款 3.6V-5.5V 输入， 1A 输出，双节锂电池/锂离子电池充电的异步升压充电控制器。具有完善的充电保护功能。针对不同的应用场合，芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。针对不同种类的适配器，芯片内置自适应电流调节环路，智能调节充电电流大小，从而防止充电电流过大而拉挂适配器的现象。芯片将功率管内置从而实现较少的外围器件并节约系统成本。

PL7501C 的升压开关充电转换器的工作频率为 600KHz， 最大 2A 输入充电，转换效率为 90%。 PL7501C 输入电压为 5V,内置自适应环路，可智能调节充电电流， 防止拉挂适配器输出可匹配所有适配器。

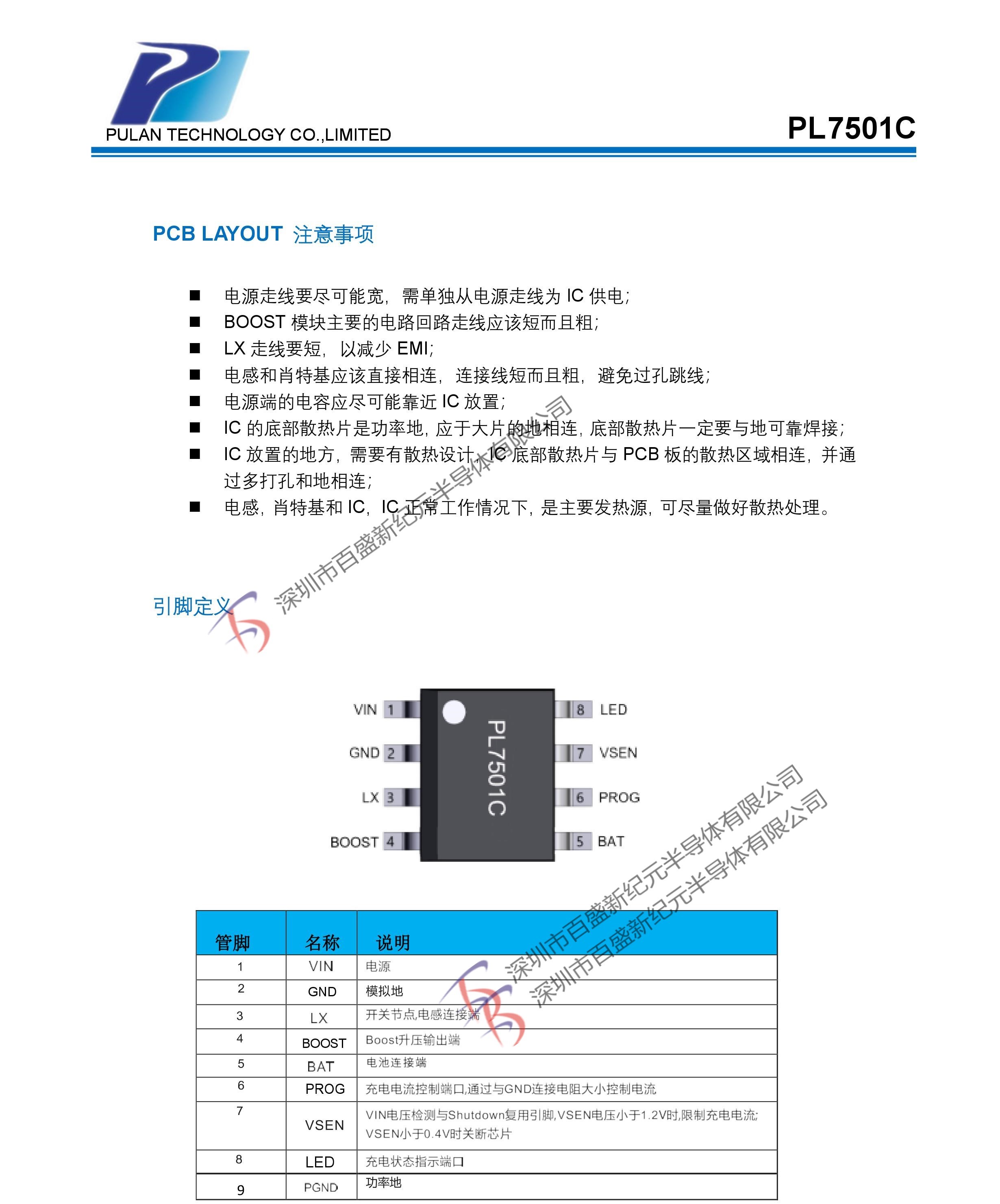

PL7501C 提供 ESOP8 封装(底部焊盘)

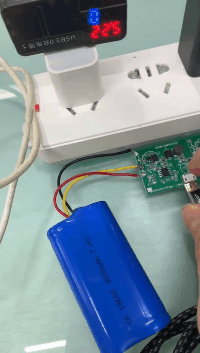

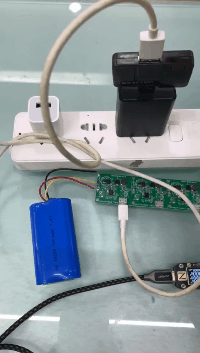

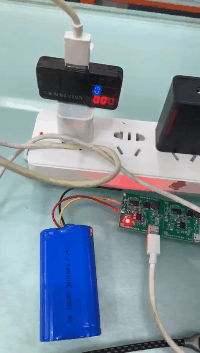

下图PCB板子，带双节锂电池保护电路(下图测试图片是 GIF)
