3V升压9V，3V升压12V，可调限流，高效率PL7512

PL7512A是一颗电流控制模式升压转化器，脉波宽度调变(PWM)， 內置 15mΩ/10A/14VMOSFET， 能做大功率高转换效率， 周边元件少节省空间， 适合用在行动装置，宽工作电压2.7V~12V， 单节与双节锂电池都能使用， 精准反馈电压 1.2V(±2%)， 过电流保护通过外部电阻调整， 电流控制模式让暂态响应与系统稳定性佳， 轻载进入省电模式(Skip Mode)， 达到轻载高效率，封装为 SOP-8L(EP)。

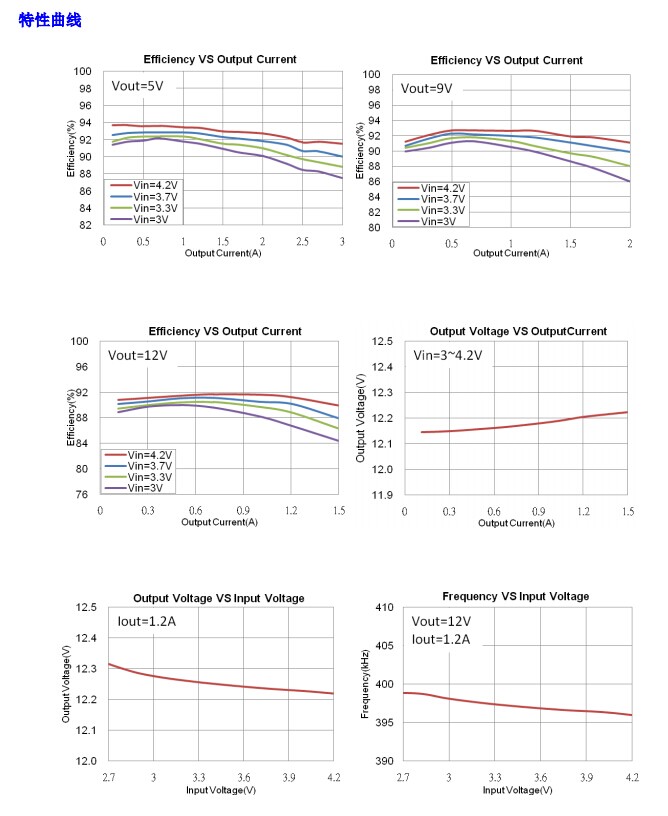

特性
➢ 工作电压范围 2.7V~12V
➢ 可调输出电压最高 13V
➢ 固定工作频率 400kHz
➢ VFB 反馈电压1.2V(±2%)
➢ 內置 15mΩ,10A,14V MOSFET
➢ 关机耗电流最大1μA
➢ 过温保护 150℃
➢ 內置软启动
➢ 可调过电流保护 2A~10A
➢ 封装 SOP-8L(EP)

应用范围
➢ 快充移动电源
➢ 蓝牙音箱
➢ 手持式产品
➢ 充电器
➢ 电子烟

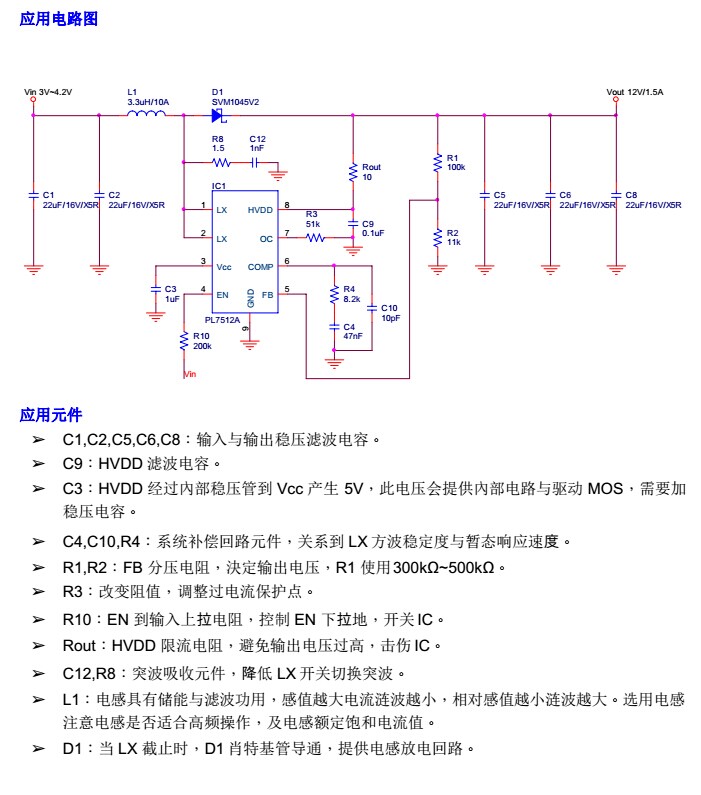

功能说明

软起动
IC 內置软起动功能，开机利用软启动限制 PWM 占空比，让占空比慢慢打开，避免瞬间输入涌浪电流过大。

EN 开关控制
EN 小于 0.6V 将 IC 关闭，关机 HVDD 最大耗电流 1ìA，EN 大于 1.1V 启动 IC；输入电压大于 5V，在输入与 EN 之间接 200kΩ。

过电流保护(OCP)
检测通过 LX 与 GND 之间 MOS 电流，也就是电感峰值电流，触发过电流会将占空比缩小，限制电感电流，输出电压也会降低；当占空比 50%以上触发 OCP，为了让 PWM 稳定方波，IC內部做斜率补偿，占空比越大 OCP 会降低，透过外部电阻 R3 调整 OCP，R3 选用参考以下图表，电阻值 150kΩ~51kΩ，OCP 2A~10A，OC Pin 不能空接。
