在日常的设计，应用中，单节锂电池，或者多节锂电池并联是最普遍的方式了，因为在IC选型和设计上比较容易或者多样化。
| DW01 | 4.2V锂电池保护IC | 外加双NMOS管，8205 | |
| PL7071 | 4.35V锂电池保护IC | 外加双NMOS管，8205 | |
| PL5353A | 4.2V锂电池保护IC | 内置双NMOS管，8205。外围仅一个电阻一个电容 | |
| PL5358G | 4.35V锂电池保护IC | 内置双NMOS管， 8205。外围仅一个电阻一个电容 |
| PL4054 | 4.2V锂电池充电IC 500MA SOT23-5 | 单LED充电指示灯 | |
| PL5057 | 4.2V锂电池充电IC 500MA SOT23-6 | 双LED充电指示灯 | |
| PL4056 | 4.2V锂电池充电IC 1000MA SOP8 | 双LED充电指示灯 | |
| PL4057D | 4.35V锂电池充电IC 1000MA SOP8 | 双LED充电指示灯 | |
| PL7203 | 4.2V/4.35V锂电池充电IC 3000MA SOP8 | 双LED充电指示灯 |
当两节/双节锂电池串联应用时，就需要用到另外的双节/两节锂电池保护IC和充电IC。

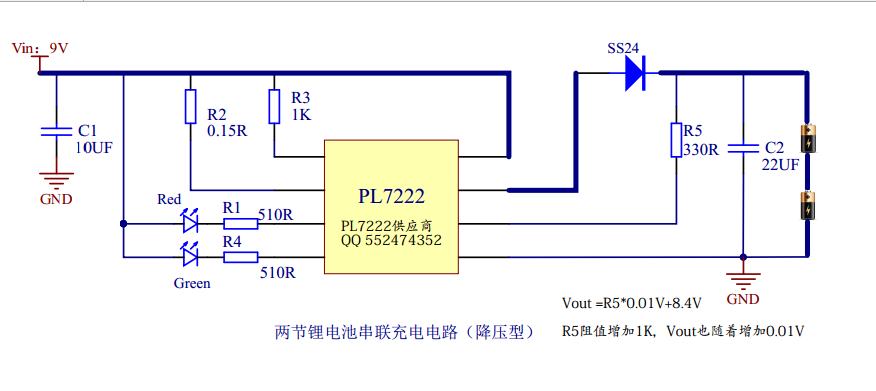

PL7222是颗专门用于双节/两节锂电池的充电管理IC，带双灯指示灯， 属于降压型的，输入电压9V-18V。充电电流1A

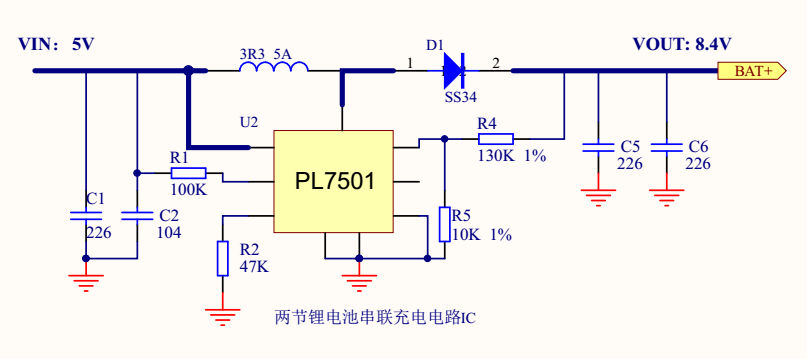

PL7501是颗DC-DC升压转换器，输入5V，升压输出给两节锂电池充电。
输出电压通过R4/R5设定：8.4V，对两节/双节锂电池进行充电。
可通过调整R2阻值，改变VIN过流触发点，就可以改变电池充电电流。

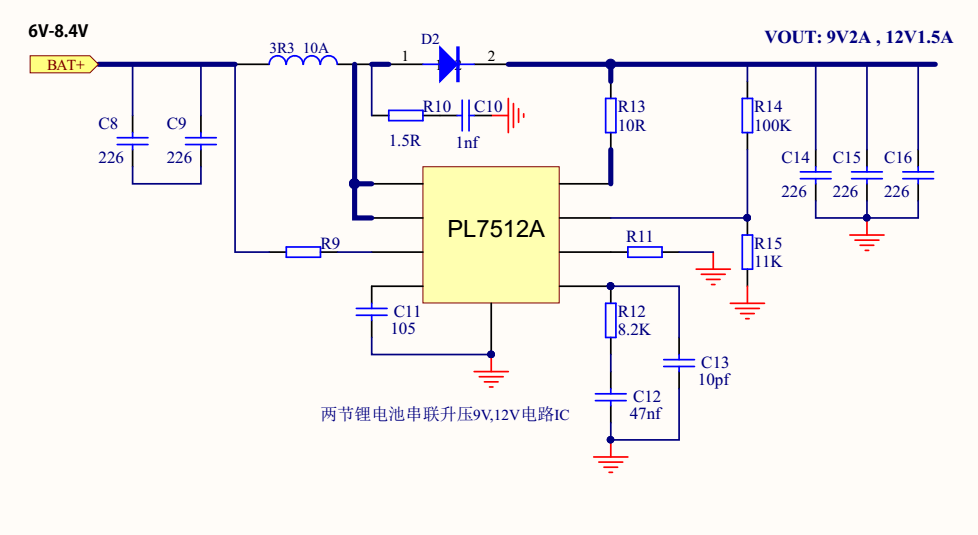

PL7512A是颗DC-DC升压转换器，支持宽电压输入，能满足两节/双节锂电池串联输入，升压输出9V或者12V高压。
