如何正确的使用分裂元件

如果一个元件包含多个部分，Homogeneous类型或Heterogeneous类型。使用过程中要注意几点。使用不当会出错。首先看看直接使用出现什么错误。在原理图中放置元件。进行索引编号。出现如下错误信息。

多个元件没有正确分组。

下面介绍使用方法。

第一步：在元件库中建立元件。

第二步：给元件创建新的属性，用这个新的属性给元件分组。打开元件库，双击元件调出user properties编辑对话框。

单击new创建新属性，命名为package，value设为1。

两个部分都添加同样的属性和值，保存。

第三步：在原理图中放置好元件。

第四步：在原理图中设置package属性。双击元件，调出属性对话框。

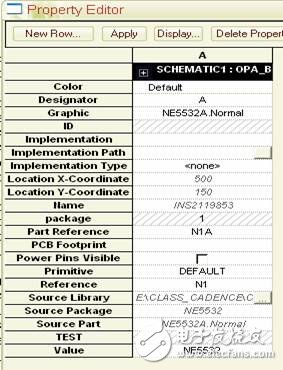

第1个芯片两个部分的package属性value值都设为1。

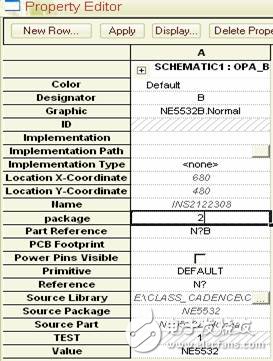

第2个芯片两个部分的package属性value值都设为2。类推。依次为3，4。。。。。。。

保存。这样package属性value值相同的就属于一个芯片，软件就可以正确分组。

第五步：在annotate时，设置combined property属性。

意思是根据package属性的value值分组。

做好上面的五个步骤，这样就不会出现上面的错误。
