如何在OrCAD中建立电气互连

同一个页面内建立互连有两种方法：

1. 使用wire

2. 使用 net alias

第一种方法：使用wire建立互连。

1、 放置wire

快捷键或者菜单操作或者快捷键W。

鼠标左键选择起点，放开左键，拖动鼠标，直接画线。如果终点是某个器件的引脚，单击即可连接。如果终点悬空，双击鼠标结束。

画线过程中，一次转向默认是90度转角。若想走任意角度的连线，按住shift键。

2、 wire的连接方式：

如果两个wire呈T型，则软件默认是自动加入链接点，两条线电气上存在链接关系的。两条线构成十字形，默认没有电气连接。

3、 十字交叉线放置和取消链接点方法：

菜单place-》junction，或右侧快捷按钮

直接放在交叉点，如果原来有连接点，该操作取消链接，如果原来没有链接点，该操作放置连接点。

删除连接点还有另一种方法，按住S键，鼠标左键选中junction点，按delete键删除。

第二种方法：使用net alias

具有同样net alias的线在电气上是互连的，这只适用于同一个页面内的情况。

放置net alias方法：

1菜单place-》net alias。

2 快捷键N 。

3 右侧快捷按钮面板中的快捷按钮

其他说明：

1 对于没有任何电气连接的引脚，放置无连接标记

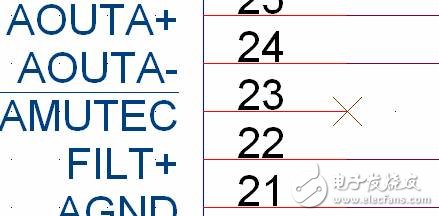

放置后如图所示，表示该引脚悬空。

2 pin与pin之间直接连在一起，则电气上存在连接关系，电源和地符号与引脚直接相连，也形成电气上的连接关系。但是尽量避免这样做，因为这样，back annotation时会出问题。

不同页面间建立互联的方法：

使用offpage connector。

选中右侧快捷按钮中place offpage connector按钮，

或使用菜单

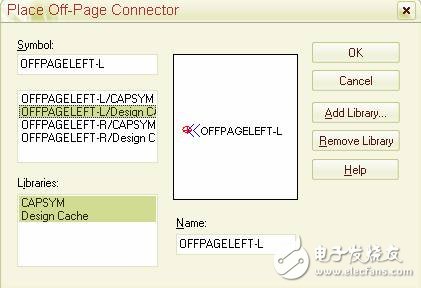

弹出place offpage connector对话框，

选择合适的offpage connector图标，OK，offpage connector会悬挂在鼠标上，单击页面，放置。

双击名称部分

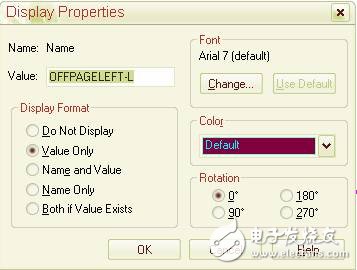

弹出属性对话框

在value中填入网络名称。然后拖动offpage connector图标到建立连接的位置。

同样在另一个页面，该网络的另一端也放好同名的offpage connector即可，这样就在两个原理图页面建立了电气连接。两个页面内都放好后如图所示。
