Allegro导入DXF文件的详细步骤

EDA工程师在PCB设计过程中，往往需要与结构工程师打交道，结构图纸即DXF文件就是结构工程师与EDA工程师沟通的媒介。本文针对Allegro导入DXF文件的详细过程做详细说明，本人看到网上大部分相关文章写得都比较糟糕，所以撰写本文以便更好地帮助读者解决问题。

1. 据我所知，国内大部分结构工程师会默认给出DWG格式的文件，这种文件在Allegro中是不支持的，EDA工程师可要求结构工程师给出DXF格式的文件。如果EDA工程师不想麻烦结构工程师，那么也可以自己下载合适的软件将DWG格式转为DXF格式。下图是打开的DXF文件。

2. 将DXF文件导入Allegro之前，务必要做一个准备工作：将DXF文件与PCB设置为同样的单位。在我的工作经历中，结构工程师给出的DXF/DWG文件都是mm单位的，为了后续的导入过程顺利进行，强烈建议将DXF与PCB设置为相同的单位。EDA工程师采用的通常是mil单位，建议EDA工程师首先将单位更改为mm。

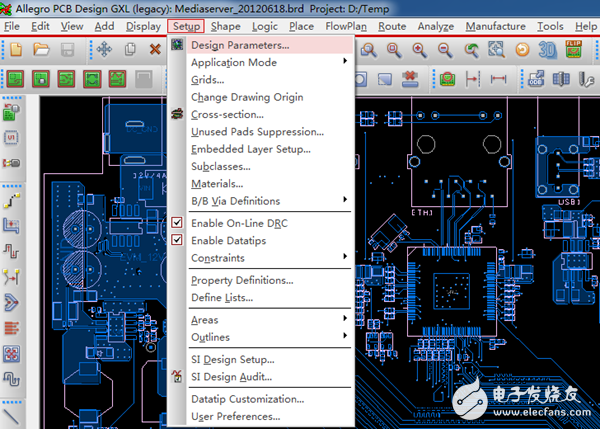

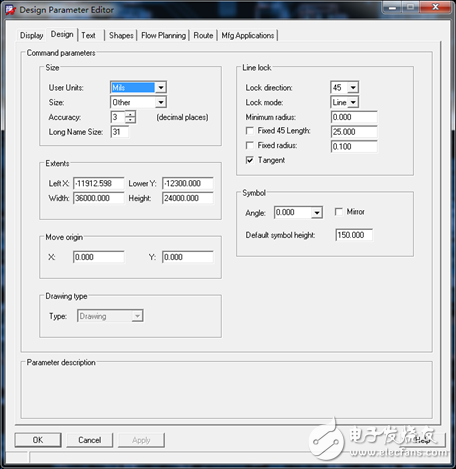

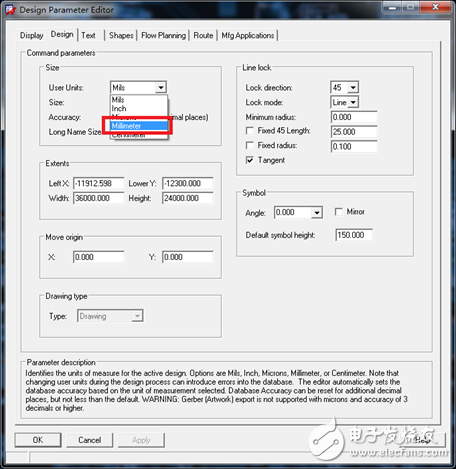

3. 在Allegro中点击Setup—>Design Parameters，并在弹出的Design Paramters Editor对话框中，点击Design标签，将User Units更改为Milimeter，最后点击OK确认。过程如下图。

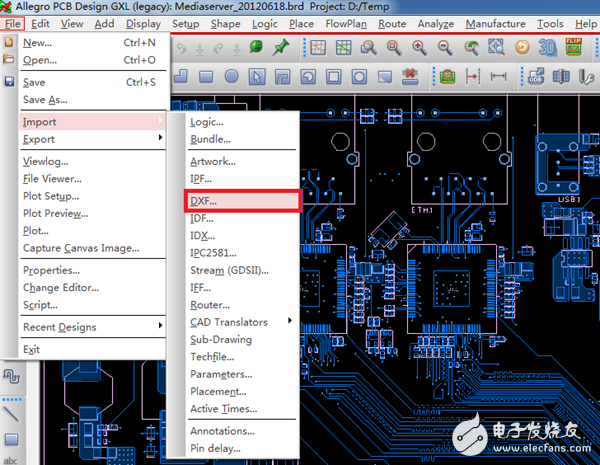

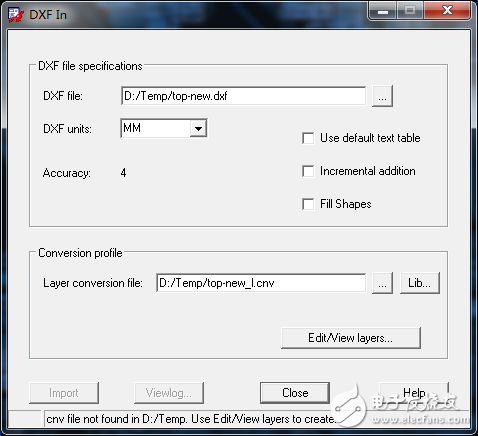

4. 点击File—>Import–>DXF，如下图。

5. 找到欲导入的DXF文件。

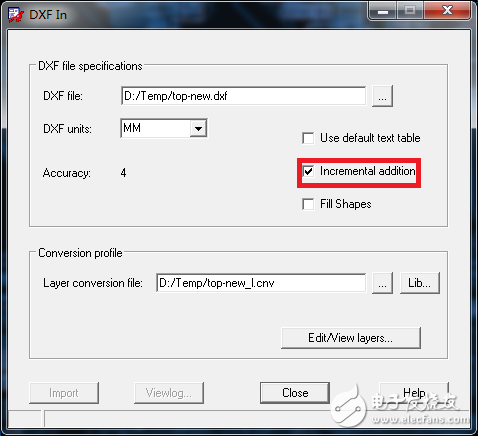

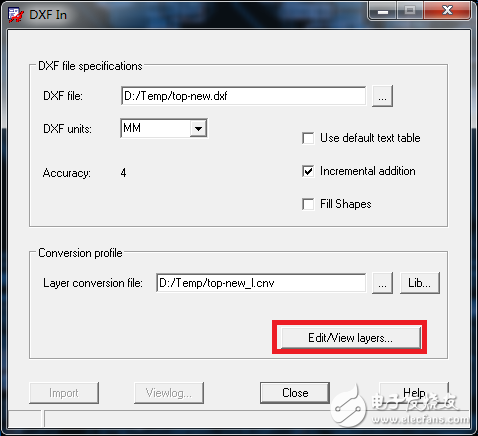

6. 此时需要注意，有一个非常重要的操作，就是勾选Incremental addtion，即在原有基础上新增。我看到网上有很多网友碰到这样的问题：导入DXF之后，PCB中原有的所有内容都消失了，就是因为没有勾选Incremental addtion。正确的方式如下图。

7. 点击Lib…图标，将配置文件保存在合适的目录下，其实默认不做调整也是OK的。比较重要的操作是点击Edit/View layers…图标，选择需要导入的层。

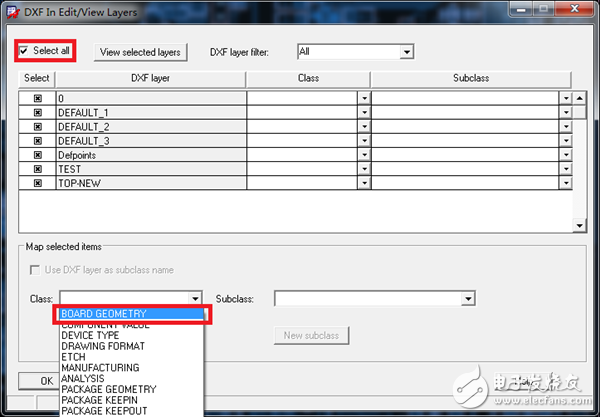

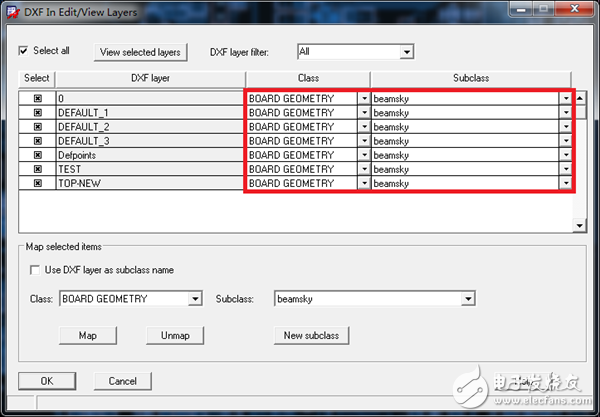

8. 在弹出的DXF In Edit/View Layers对话框中，勾选Select all，意为全部导入。点击Class后面的下拉框选择Board Geometry，即将DXF文件全部导入至Board Geometry大类下，如下图。

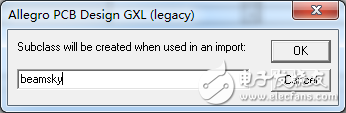

9. 按照我的习惯，我会新建一个Subclass。点击New subclasses按钮，并在弹出的对话框中输入合适的名称，例如此处将其命名为beamsky，点击OK添加，如下图。

10. 这时点击Map按钮，就可将DXF文件中的所有内容Map到Board Geometry/beamsky下面，如下图。

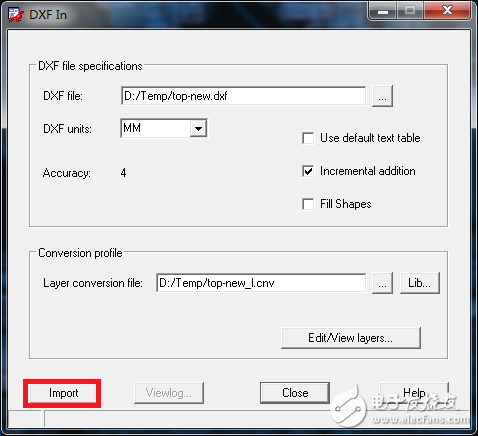

11. 这时点击OK就回到 DXF In对话框，点击Import按钮，就完成了DXF文件的导入，如下图。

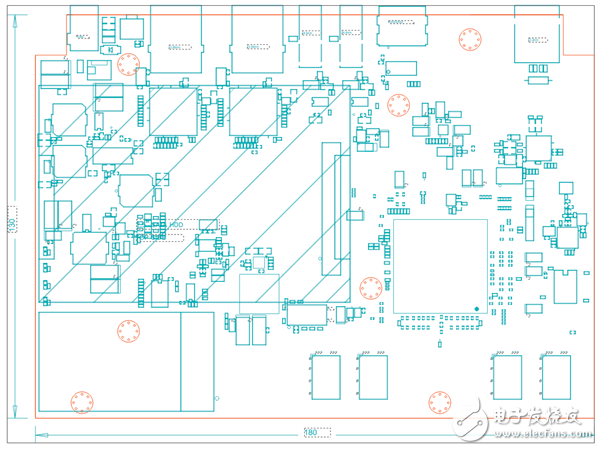

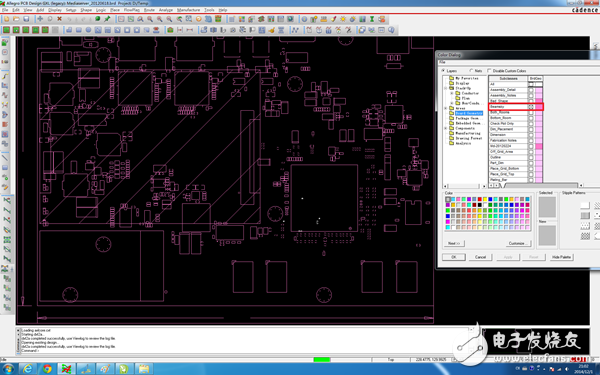

12, 导入完成的效果如下图所示。
