Allegro修改dra封装引脚编号的快捷方式

在Allegro中，有这样一种情况：一个dra封装已经创建完成，但是不小心排错了引脚顺序，需要修改为正确的。我相信这是EDA工程师经常遇到的问题。这个时候，重新放置一遍焊盘工作量确实比较大，而且有再次出错的可能。其实Allegro已经提供了一种便捷的修改引脚编号的方式，只是很多人不知道，本文将对这种快捷的方式做介绍。

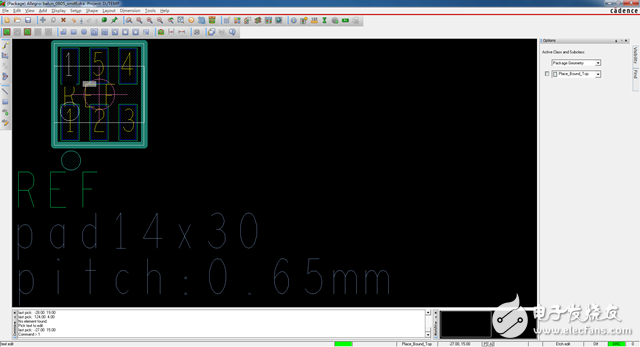

1. 打开一个dra封装，并通过颜色对话框打开Package Geometry下的pin number属性，如下图。

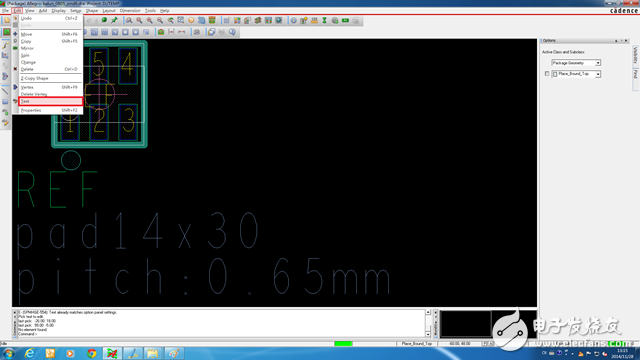

2. 点击Edit–>Text，如下图。

3. 依次点击需要修改的焊盘，并更改为正确的引脚编号，如下图。

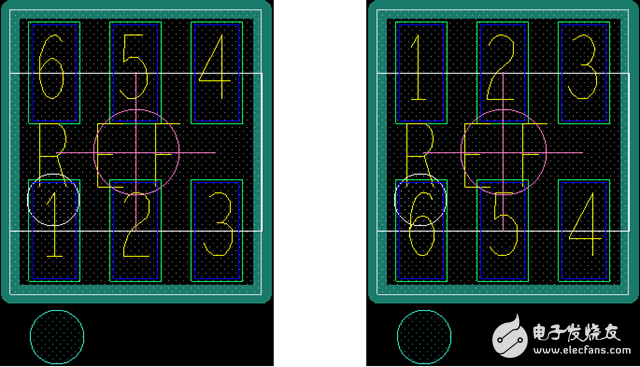

4. 修改前与修改后的对比如下图所示。
