Allegro中的文件类型后缀汇总

Allegro根据不同性质功能的文件类型保存不同的文件后缀

allegro安装后自带的库文件路径是:C:/Cadence/SPB_15.5/share/PCB/PCB_lib/symbols(我的安装在C盘,其他盘类似)

symbols下的那些文件就是库文件,其实allegro的库文件有用的就是dra和psm后缀的文件.

Allegro文件类型后缀说明

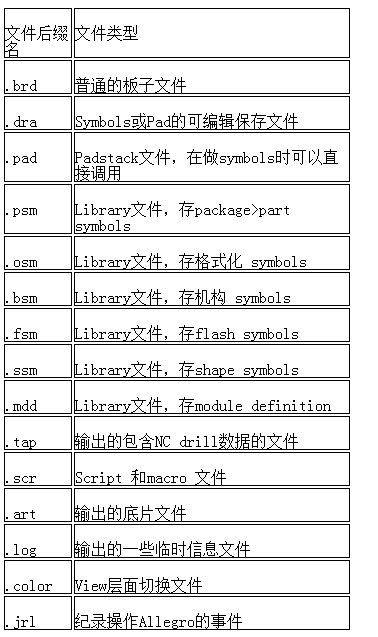

Allegro根据不同性质功能的文件类型保存不同的文件后缀，主要的类型可以参照下表：

　　Cadence之OrCAD Capture的工程管理器窗口的文件类型说明：

　　.opj--》OrCAD project file

　　.dsn--》schematic design file

　　.olb--》part libiray file

　　.mnl--》layout netlist file

　　.exp--》export properties file

　　.net--》other netlist file

　　.xrf--》cross-reference report

　　.bom--》bill-of-materials file

　　.upd--》update properties file
