AD9如何简单快速的制作出原理图符号

AD9通过Excel快速制作原理图符号,非常实用。

1.根据Datasheet中的器件引脚描述，制作元器件引脚表格，格式如下：

ObjectKind   X1   Y1   Orientation   Name   Symbol   Electrical Type   Pin Designator
Pin   0   10   0   P0.0/AD0       IO   37
Pin   0   20   0   P0.1/AD1       IO   36
Pin   0   30   0   P0.2/AD2       IO   35
Pin   0   40   0   P0.3/AD3       IO   34
Pin   0   50   0   P0.4/AD4       IO   33
Pin   0   60   0   P0.5/AD5       IO   32
Pin   0   70   0   P0.6/AD6       IO   31

......

一般元器件Datasheet都是PDF格式，复制粘贴表格不太容易，可以先将PDF格式转换WORD格式,再粘贴到EXCEL中

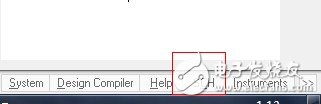

2.建立一个SCHLIB文件在右下角的SCH中选择SHCLIB List

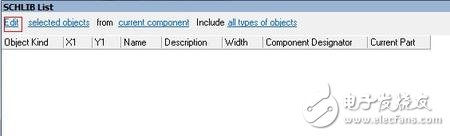

调整为Edit模式

3.在Excel中复制表格，在SHCLIB List 空白处单击右键选择Smart Grid Insert ,单击Automatically Determine Paste ，OK。
