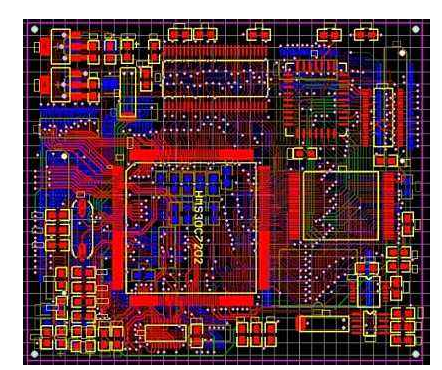

老工程师介绍的PCB布线技巧

PCB又被称为印刷电路板（Printed Circuit Board），它可以实现电子元器件间的线路连接和功能实现，也是电源电路设计中重要的组成部分。今天就将以本文来介绍PCB板布局布线的基本规则。

一、元件布局基本规则

1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开;

2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件;

3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;

4. 元器件的外侧距板边的距离为5mm;

5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;

6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;

7. 发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;

8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;

9. 其它元器件的布置：

所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;

10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil（或0.2mm）;

11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过;

12、贴片单边对齐，字符方向一致，封装方向一致;

13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则

1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;

2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil（或8mil）;线间距不低于10mil;

3、正常过孔不低于30mil;

4、双列直插：焊盘60mil，孔径40mil;

1/4W电阻：51*55mil（0805表贴）;直插时焊盘62mil，孔径42mil;

无极电容：51*55mil（0805表贴）;直插时焊盘50mil，孔径28mil;

5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

如何提高抗干扰能力和电磁兼容性？

在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？

1、下面的一些系统要特别注意抗电磁干扰：

（1） 微控制器时钟频率特别高，总线周期特别快的系统。

（2） 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。

（3） 含微弱模拟信号电路以及高精度A/D变换电路的系统。
