PCB层叠设计方法和基本原则介绍

PCB设计工程师在完成预布局后，重点需要对板子布线瓶颈处进行分析，再结合PCB设计软件关于布线要求来确定布线层数，综合单板的性能指标要求与成本承受能力，确定单板的电源、地的层数以及它们与信号层的相对排布位置。

本节主要介绍PCB层叠设计方法：PCB设计软件CrossSection界面、PCB层叠设计的基本原则。

一、CrossSection 界面介绍

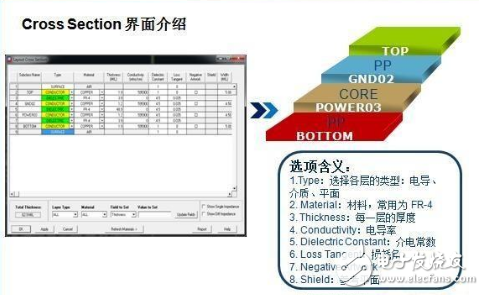

Allegro提供了一个集成、方便、强大的层叠设计与阻抗计算控制的工具，叫做Cross Section。如下图所示，可以非常直观地进行材料选择，参数确定，然后得到最终阻抗结果。

其中各选项的含义：

1.Type：选择各层的类型：电导、介质、平面

2.Material：材料，常用为 FR-4

3.Thickness：每一层的厚度

4.Conductivity：电导率

5.Dielectric Constant：介电常数

6.LossTangent：损耗角

7.NegativeArtwork

8.Shield：参考平面
