凌特公司:精准48V高压侧电流检测放大器具有6种增

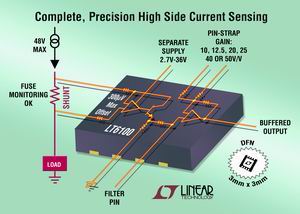

凌特公司（Linear Technology）最新推出的电流检测放大器 LT6100 是一款完整的高压侧电流检测解决方案。只需将一个高压侧分流器连接至输入端即可；LT6100 吸取差分信号然后对其进行放大，并提供一个以地为基准的输出信号。利用内部电阻器可针对 6 种增益设置来对放大器进行相应的一个配置，而增益准确度达 0.5%。一个缓冲输出使得能够由其它的电路来直接向该器件加载。
LT6100 具有一个稳固的差分输入和非常低的 300μV 失调电压，并可接受高达电源电压的全差分电压。这种能力允许器件直接监视熔丝或 MOSFET 而不致受损。它还确保器件能够承受 -48V 的电池反向条件。LT6100 采用了凌特公司的 Over-The-Top 架构和一个工作范围为 2.7V 至 36V 且仅吸收 60μA 电流的分离电压源。当断电时，检测引脚呈高阻抗。这防止了分流器的加载（这与检测电压无关），从而令该器件成为电池供电型设备的理想选择。便携式设备也因其小巧的占板面积（完整解决方案仅占用 9mm2 的电路板面积）而受益。
凌特公司的设计经理 Bill Jett 说：“LT6100 包括了当今电流检测应用所需的众多功能。它是一款采用小型封装并拥有诸多灵活性的完整、精准器件。”
LT6100 已经全面投产，以 1,000 片为单位批量购买，每片起价为 1.18 美元。
性能概要：LT6100

•具有缓冲输出的完整电流检测放大器
•输入失调电压：300μV（最大值）
•高达 48V 的检测输入电压
•引脚可选增益（10、12.5、20、25、40、50V/V）
•增益准确度为 0.5%（最大值）
•电池反向保护
•分离电源：60μA
•检测输入电流（VCC 断电）：1nA
•输入噪声滤波
•-40°C 至 125°C 的工作温度范围
•扁平 8 引脚 DFN 和 MSOP 封装
