测试向量及其生成

测试向量（Test Vector）的一个基本定义是：测试向量是每个时钟周期应用于器件管脚的用于测试或者操作的逻辑1和逻辑0数据。

这一定义听起来似乎很简单，但在真实应用中则复杂得多。因为逻辑1和逻辑0是由带定时特性和电平特性的波形代表的，与波形形状、脉冲宽度、脉冲边缘或斜率以及上升沿
和下降沿的位置都有关系。

ATE测试向量

在ATE语言中，其测试向量包含了输入激励和预期存储响应，通过把两者结合形成ATE 的测试图形。

这些图形在ATE中是通过系统时钟上升和下降沿、器件管脚对建立时间和保持时间的要求和一定的格式化方式来表示的。

格式化方式一般有RZ（归零）、RO（归1）、NRZ（非归零）和NRZI（非归零反）等。

图2为RZ和R1格式化波形，图3为NRZ和NRZI格式化波形。

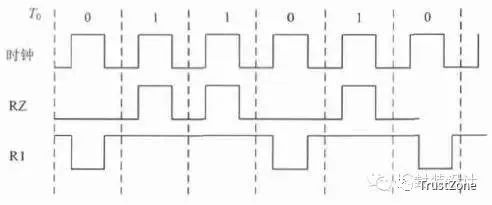

图2 RZ和R1数据格式波形？

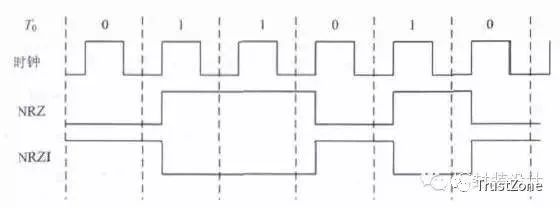

图3 NRZ和NRZI数据格式波形

RZ数据格式，在系统时钟的起始时间T0，RZ测试波形保持为“0”，如果在该时钟周期图形存储器输出图形数据为“1”，则在该周期的时钟周期期间，RZ测试波形由“0”变换到“1”，时钟结束时，RZ
测试波形回到“0”。若该时钟周期图形存储器输出图形数据为“0”，则RZ测试波形一直保持为“0”，在时钟信号周期内不再发生变化。归“1”格式（R1）与RZ相反。

非归“0”（NRZ）数据格式，在系统时钟起始时间T0，NRZ测试波形保持T0前的波形，根据本时钟周期图形文件存储的图形数据在时钟的信号沿变化。即若图形文件存储数据为“1”，那么在相应时钟边沿，波形则变化为“1”。NRZI波形是NRZ波形的反相。

在ATE中，通过测试程序对时钟周期、时钟前沿、时钟后沿和采样时间的定义，结合图形文件中存储的数据，形成实际测试时所需的测试向量。

ATE测试向量与EDA设计仿真向量不同，而且不同的ATE，其向量格式也不尽相同。以JC-3165型ATE为例，其向量格式如图4所示。

ATE向量信息以一定格式的文件保存，JC-3165向量文件为.MDC文件。在ATE测试中，需将.MDC文件通过图形文件编译器，编译成测试程序可识别的*.MPD文件。在测试程序中，通过装载图形命令装载到程序中。

ATE测试向量的生成

对简单的集成电路，如门电路，其ATE测试向量一般可以按照ATE向量格式手工完成。而对于一些集成度高，功能复杂的IC，其向量数据庞大，一般不可能依据其逻辑关系直接写出所需测试向量，因此，有必要探寻一种方便可行的方法，完成ATE向量的生成。

在IC设计制造产业中，设计、验证和仿真是不可分离的。其ATE测试向量生成的一种方法是，从基于EDA工具的仿真向量（包含输入信号和期望的输出），经过优化和转换，形成ATE格式的测试向量。

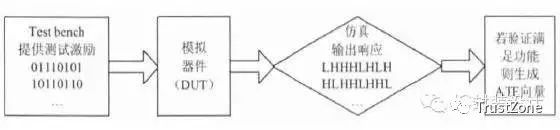

依此，可以建立一种向量生成方法。利用EDA工具建立器件模型，通过建立一个Test
bench仿真验证平台，对其提供测试激励，进行仿真，验证仿真结果，将输入激励和输出响应存储，按照ATE向量格式，生成ATE向量文件。其原理如图。
