测试平台的建立方法

（1）DUT模型的建立

•① 164245模型：在Modelsim工具下用Verilog HDL语言［5］，建立164245模型。164245是一个双8位双向电平转换器，有4个输入控制端：1DIR，1OE，2DIR，2OE；4组8位双向端口：1A，1B，2A，2B。端口列表如下：

input DIR_1，DIR_2，OE_1，OE_2；inout ［0：7］ a_1，a_2，b_1，b_2；reg ［0：7］
bfa1，bfb1，bfa2，bfb2；//缓冲区

•② 缓冲器模型：建立一个8位缓冲器模型，用来做Test bench 与164245 之间的数据缓冲``
（2）Test bench的建立

依据器件功能，建立Test bench平台，用来输入仿真向量。 Test bench中变量定义：

reg dir1，dir2，oe1，oe2； //输入控制端

reg［0：7］ a1，a2，b1，b2； //数据端

reg［0：7］ A1_out［0：7］； //存储器，用来存储数据

reg［0：7］ A2_out［0：7］；reg［0：7］ B1_out［0：7］；reg［0：7］ B2_out［0：7］；

通过Test

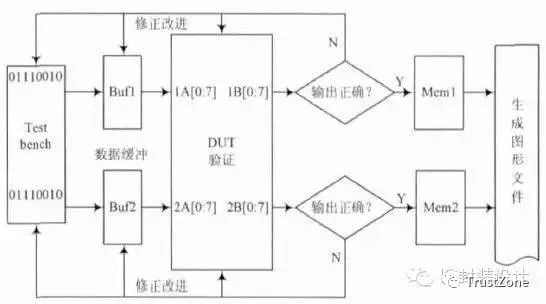

图6 Test bench验证平台框图

（3）仿真和验证

通过Test bench 给予相应的测试激励进行仿真，得到预期的结果，实现了器件功能仿真，并获得了测试图形。图7和图8为部分仿真结果。

图7 仿真数据结果

在JC-3165的*.MDC图形文件中，对输入引脚，用“1”和“0”表示高低电平；对输出引脚，用“H”和“L”表示高低电平；“X”则表示不关心状态。

由于在仿真时，输出也是“0”和“1”，因此在验证结果正确后，对输出结果进行了处理，分别将“0”和“1”转换为“L”和“H”，然后放到存储其中，最后生成*.MDC图形文件。

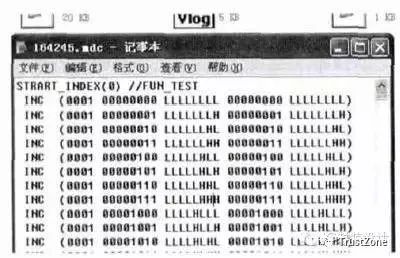

图8 生成的*.MDC文件
