EDA探索之图说集成电路关键尺寸

2022年，集成电路半导体行业最热的头条是“EDA被全面封锁”。如何突破EDA封锁，成为行业发展的关键词，也是群体焦虑。在全球市场，有人比喻EDA是“芯片之母”，如果没有了芯片，工业发展和社会进步将处处受制，EDA的重要性也上升到了战略性高度。尽管国际封锁形势严峻，但睿智的中国科技人擅于把危机化为机会，从《加快自主研发应用，让工业软件不再卡脖子》，到《破解科技卡脖子要打好三张牌》，即一要打好“基础牌”，提升基础创新能力；二要打好“应用牌”，加强对高精尖国货的应用；三是要打好“人才牌”，让人才留得住、用得上、有发展……，各种政策、举措和实际行动，处处彰显了我们中国科技的发展韧性。

我们EDA探索频道，今天迎来了第26期的内容——集成电路关键尺寸：看图说话，下面就跟着小编一起来开启今天的探索之旅吧~

对于现在的集成电路而言，纳米数字已经不再代表栅长。那么实际的栅长则可以由TEM照片获得。以下图片皆为网上收集的带标尺的TEM照片，可以给栅长与工艺名称之间，建立一些相关性。

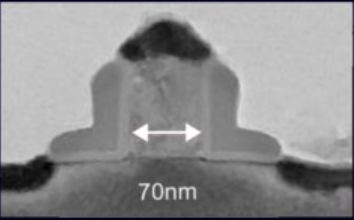

0.35um Process

TSMC[1]

0.18/0.13 um Process

TSMC 0.18

Intel 0.13 [6]

90nm Process

Intel 90[2]

TSMC 80[2]

65nm Porcess

TSMC[4]

Intel[6]

45/40nm Process

TSMC 40[2]

28/22nm Process

TSMC 28HP

Samsung 28nm [5]

16/14nm Process

Intel 14nm[7]

10nm Process

Intel 10nm[3]

编辑：黄飞
