瑞萨RA MCU众测宝典 SysTick之RA0E1定时器点灯

“RA MCU众测宝典”SysTick专题来啦！在上个的环境搭建专题中，我们已经筑牢了开发基础，而这次，我们要聚焦一个让程序“有节奏”运行的关键角色——SysTick定时器。瑞萨嵌入式小百科将和大家一起，基于【RA-Eco-RA0E1-32PIN-V1.0】开发板，一步步实现用 SysTick定时器点灯，感受时间控制在嵌入式开发中的奇妙作用。

开启宝典

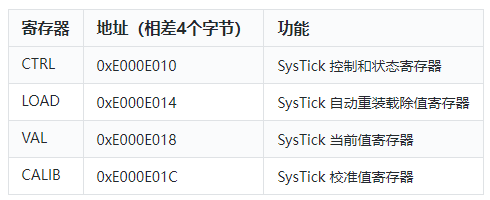

#Systick定时器就是系统一个简单的24位的倒计数定时器。

点击可查看大图

开发板软件mdk5调试时可显示运行时寄存器的状态：

点击可查看大图

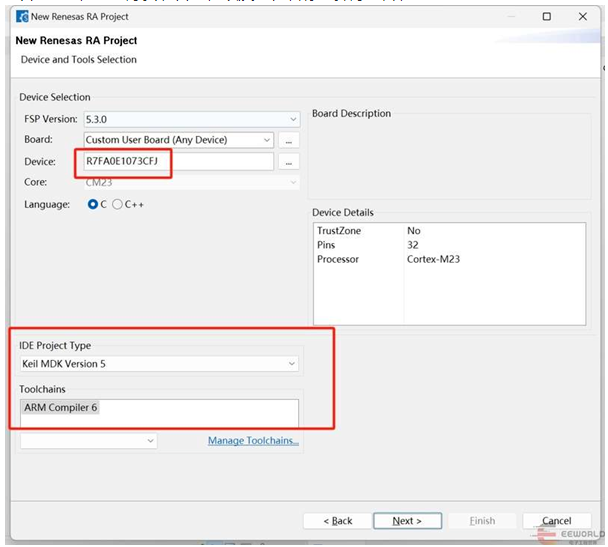

打开RASC，先选好安装目录，以及工程名称选择好芯片。

点击可查看大图

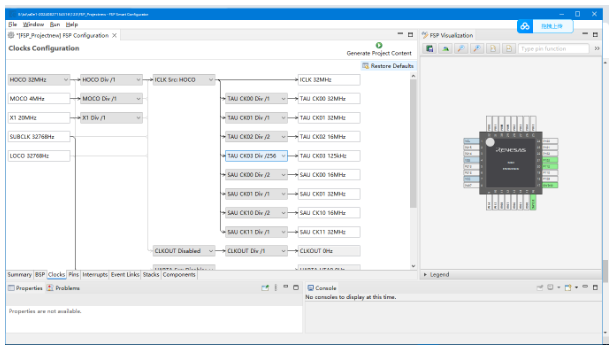

以及编译工具一路next就可以创建，修改pin引脚，时钟和引脚图：

点击可查看大图

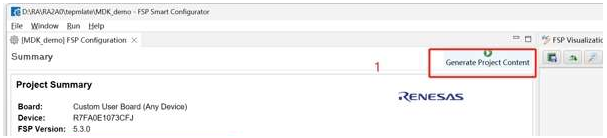

工程最后在Summary中，可以看到工程生成选项，点击以后就可以mdk工程打开MDK工程。

点击可查看大图

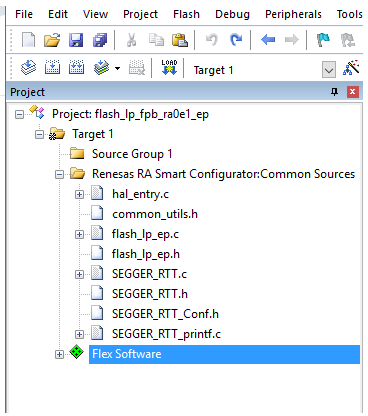

创建了就完成了MDK工程的创建。

点击可查看大图

打开MDK工程在，在hal_entry.c中 /* TODO: add your own code here */ 加入自己代码。

左右滑动查看完整内容

while(1)
{
 R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_01_PIN_03,0);
 R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_01_PIN_12,0);
 Systick1();


 R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_01_PIN_03,1);
 R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_01_PIN_12,0);
 Systick1();


 R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_01_PIN_03,1);
 R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_01_PIN_12,1);
 Systick1();
}

在void hal_entry(void)程序前加入Systick1()

左右滑动查看完整内容

voidSystick1()
{
 SysTick->CTRL=0;
 SysTick->LOAD=0xFFFFFF;//????255~(256???)
 SysTick->VAL=0;//??????????
 SysTick->CTRL=5;//??SysTick???????????
 while((SysTick->CTRL&0x00010000)==0);//????????
 SysTick->CTRL=0;
}

编译完成。

左右滑动查看完整内容

Program Size: Code=1736RO-data=232RW-data=0ZI-data=1652
FromELF: creating hex file...
After Build - User command #1: cmd /c"start "Renesas" /w cmd /c ""E:lst
a0e1-20240827154516123FSP_Projectnew
asc_launcher.bat""E:lst
a0e1-20240827154516123FSP_Projectnew
asc_version.txt"-nosplash --launcher.suppressErrors --gensmartbundle --compiler ARMv6 --devicefamily ra"E:lst
a0e1-20240827154516123FSP_Projectnewconfiguration.xml""E:lst
a0e1-20240827154516123FSP_ProjectnewObjectsFSP_Project.axf"2>"%TEMP%
asc_stderr.out"""
".ObjectsFSP_Project.axf"-0Error(s),44Warning(s).
Build Time Elapsed: 00:00:29```

* 烧录达到预期状态。*

以上就是【RA-Eco-RA0E1-32PIN-V1.0】开发板在Systick方面的评测内容。

从工程创建时的引脚与时钟配置，到代码中通过 SysTick精准控制LED的亮灭状态，每一个步骤都展现了定时器在嵌入式开发中的价值。

如果你在实操中对代码逻辑或配置细节有不同见解，欢迎在评论区留言交流。
