TPS2388 2 对、2 型、8 通道 PoE PSE数据手册

TPS2388 是一款 8 通道电源设备 （PSE） 控制器，设计用于根据 IEEE 802.3at-2012 标准（或 802.3at）将电源插入以太网电缆。PSE 控制器可以检测具有有效签名的受电设备 （PD），根据分类确定电源要求，并通过一个（类型 -1）或两个事件（类型 2）物理分类来供电。该TPS2388还具有支持 UPoE 和其他非标准负载的灵活性。

端口重新映射和器件引脚排列使设计人员能够实现 2 层 PCB 设计，并简化从上一代 PSE 器件的软件迁移。外部 FET 架构使设计人员能够进一步平衡尺寸、效率、散热和解决方案成本要求。电流折返可减少启动和过载条件下外部 MOSFET 的热应力，从而允许使用更便宜的 FET。
*附件：tps2388.pdf

快速关断 （OSS） 输入为需要立即禁用多个端口的应用提供多达八级的每个端口关断优先级。

特性

• 完全符合 IEEE 802.3at 标准
• 端口重新映射
• 1位和3位快速端口关断输入
• “永不上当”4点检测
• 1 型和 2 型 PD 分类
• 带折返的可编程电流限制
• 直流断开检测
• 灵活的处理器控制作模式
  • 半自动
  • 手动
• 14 位端口电流和电压监控
  • 100 ms 滚动端口电流平均
  • 2% 电流检测精度
  • 0.255-Ω检测电阻器，带开尔文检测
• 我^2^C 通讯
  • 我^2^用于故障安全作的 C 看门狗
  • 可选择 8 位和 16 位访问模式
• –40°C 至 125°C 工作温度
• 56引脚VQFN封装

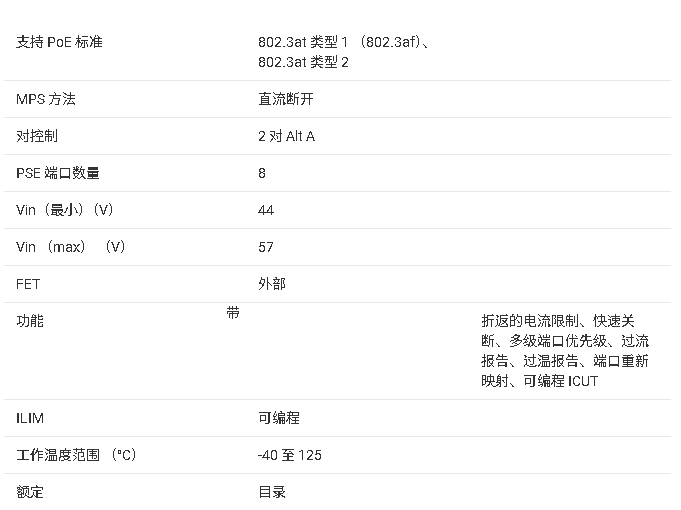

参数

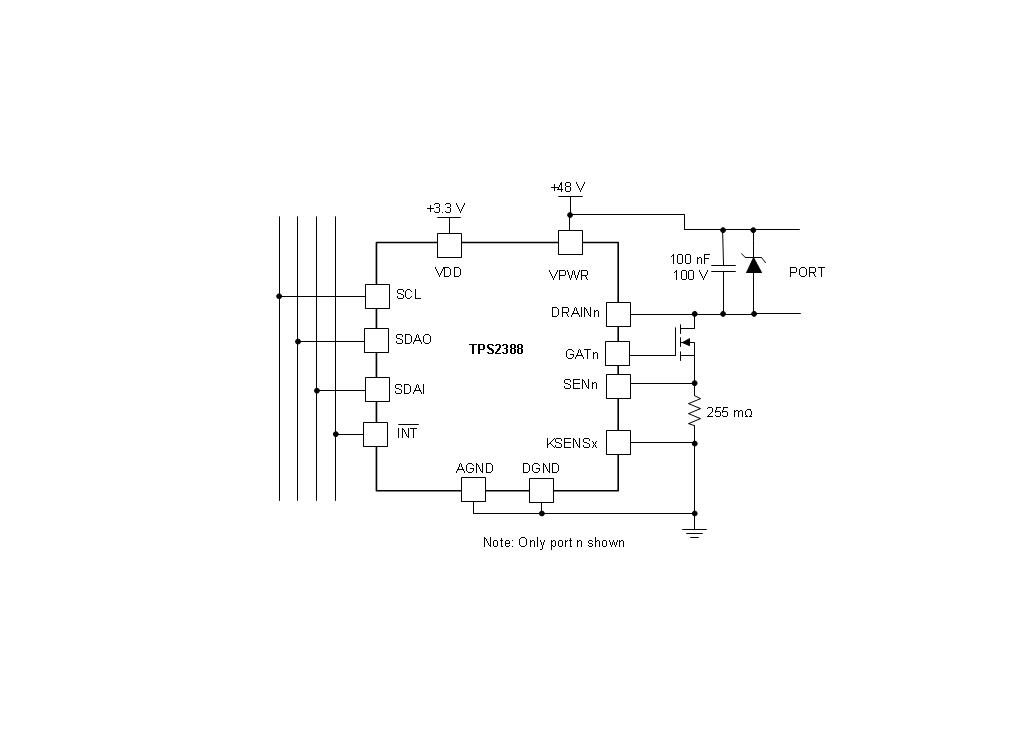

方框图

‌1. 产品概述‌
TPS2388是一款完全兼容IEEE 802.3at标准的8通道电源设备（PSE）控制器，专为以太网供电（PoE）应用设计。其主要功能包括：

• ‌检测与分类‌：支持4点高可靠性负载检测，Type 1和Type 2 PD分类（包括双事件物理层分类）。
• ‌保护机制‌：可编程电流限制与折返保护、DC断开检测、快速端口关断（通过OSS引脚）。
• ‌监控功能‌：14位端口电流/电压监测，2%电流检测精度，支持I²C通信接口。
• ‌应用场景‌：企业交换机/路由器、小型办公室设备、PoE中继模块、网络录像机（NVR）等。

‌2. 关键特性‌

• ‌端口管理‌：支持8个独立通道，每通道具备检测、分类、供电及保护功能。
• ‌灵活配置‌：
  • 工作模式可选（手动、半自动、关闭）。
  • 支持端口重映射（简化PCB布局与软件迁移）。
• ‌高级保护‌：
  • 热关断（135°C至146°C）。
  • VPWR欠压锁定（典型26.5V阈值）。
  • I²C看门狗定时器（防止通信故障）。

‌3. 电气参数‌

• ‌供电范围‌：VPWR（44V至57V）、VDD（3V至3.6V）。
• ‌电流检测‌：0.255Ω感应电阻，支持开尔文连接以提高精度。
• ‌时序控制‌：可编程故障超时（tOVLD、tLIM、tSTART）及断开延迟（tMPDO）。

‌4. 寄存器与接口‌

• ‌I²C控制‌：支持8/16位访问模式，提供丰富的寄存器配置（如中断掩码、端口状态、功率策略等）。
• ‌快速关断‌：支持1位或3位优先级关断（通过OSS引脚）。

‌5. 封装与布局‌

• ‌封装‌：56引脚VQFN（8mm×8mm），带裸露散热焊盘。
• ‌布局建议‌：强调开尔文电流检测布局优化，未使用端口引脚处理方案。

‌6. 典型应用‌

• 支持Type 1（13W）和Type 2（25.5W）PD供电。
• 提供完整的原理图设计参考（如MOSFET选型、TVS保护电路）。

‌7. 文档支持‌

• 包含详细引脚定义、时序图、寄存器映射及典型性能曲线（如启动波形、故障响应）。

‌总结‌
TPS2388是一款高集成度、高可靠性的多端口PoE PSE控制器，适用于需严格遵循IEEE 802.3at标准的设备设计，其灵活的配置和全面的保护功能使其成为企业级PoE应用的理想选择。
