基于LPC5500的QuadSPI接口的方案

SPI接口使平时工作中常用到的一个接口，它的用处非常多。首先支持全双工操作，发送的时候可以接收。还有就是操作比较简单，没有太多上层协议，底层主要是发送缓冲区和一些标志。关键是速度比较快，在LPC5500上面高速SPI接口可以达到50Mbps，这在150Mhz主频的MCU上面算是不慢的了。

对于高速传输的模块一般适用SPI接口而不是串口。很多Norflash也主要支持SPI接口。但是有些场合单个数据线的SPI还是有写吃力的。比如想快速加载Norflash里面的代码到RAM中。再比如想快速读取外部flash中的图片数据加载到LCD显示上面，或者想快速对比外部flash中的模型数据。这些应用都需要更高速的SPI。除了提高SPI的总线速度，就是增加SPI的数据信号线的个数。比如四位数据线的QuadSPI，八位数据线的Octal SPI。

小编结合工作中客户的应用需求在LPC5500上面实现了QuadSPI接口。这个QuadSPI接口是通过LPC5500里面的协处理器EZH实现的。因为EZH可以单周期访问IO，并且EZH还能实现简单的逻辑运算，还可以将数据存储到RAM中。将这些性能放在一起就可以实现QuadSPI，并且自带DMA功能，您只需告诉它发哪些数据，发多少字节的数据即可。它就可以自动完成，不需要ARM核干预。

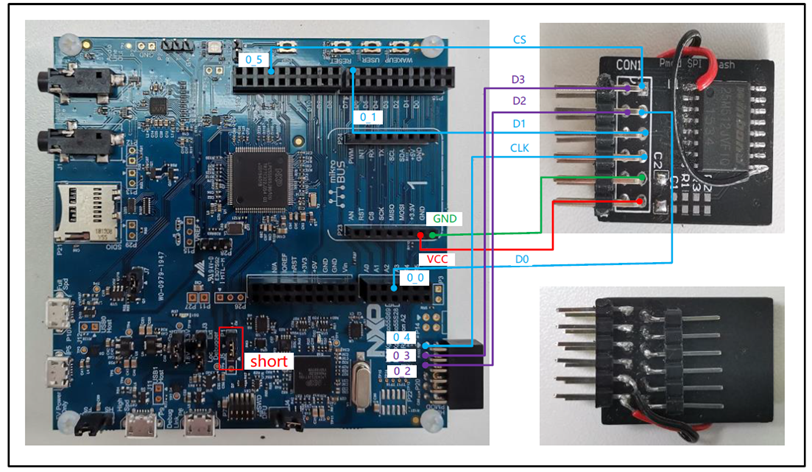

小编也基于LPC55S69的开发板做了一个方案，Norflash模块采用W25M512JV模块，系统连接如下图：

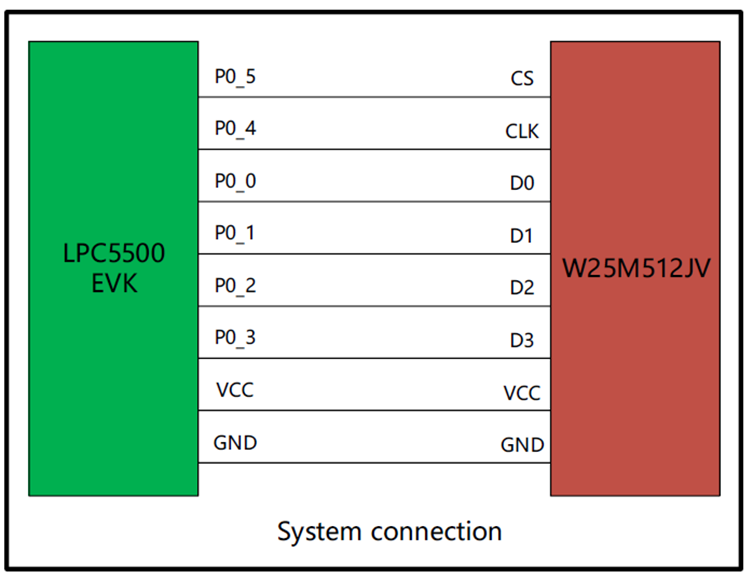

信号线的连接如下图：

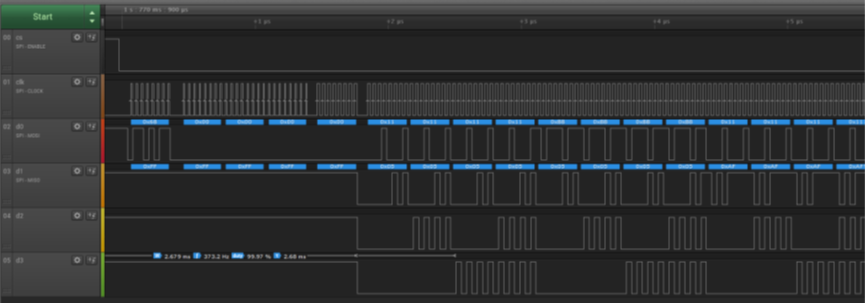

读Norflash的时序如下图：

写Norflash的时序如下图：

留给客户操作的函数也比较简练，如下：

经过测试它的性能可以达到：读写时总线速度位25Mhz，数据传输速度高达100Mbps.这个速度比50Mhz的SPI数据传输速度快了1倍。虽然没有达到更高的总线速度，但小编已经尽力了。

总结一下：小编今天带给大家的基于LPC5500的QuadSPI接口的方案，可以明显提高SPI的传输速度。并且它完全不占用ARM核的负载资源，自主实现收发。还赠送一个DMA的功能，想传多少传多少。

在NXP官网已经有EZH的cookbook的应用笔记，欢迎查看https://www.nxp.com.cn/docs/en/application-note/AN14650.pdf.
