智能工业与电力通讯管理机：基于Semidrive D9342的

在电力配电自动化和工业自动化领域，通信管理机（DPU，数据处理单元）是不可或缺的关键设备。它通过多个下行通讯接口和一个或多个上行网络接口，将智能监控或保护装置的数据采集、整理并实时上传至主站系统或云端数据中心，实现远程测量、数据采集和控制功能。

现代智能通信管理机集成了4G/5G模块、边缘计算、通信管理和协议转换等多种前沿技术，覆盖智慧物联管理体系的“边”与“端”，是实现云边协同、边端联动的重要组成部分，广泛应用于智能电网、电力物联网和工业互联等领域。

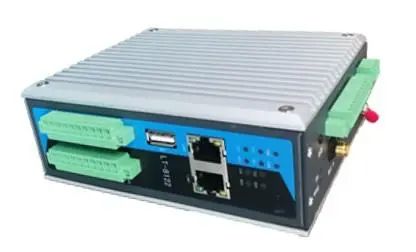

场景应用图

核心技术优势

1. 高效接口设计

配备多达16个UART接口，无需扩展或使用FPGA即可直接连接测量终端，显著降低成本并节省布板空间。

2. 工业级耐用性

支持-40℃至125℃的宽温范围，适用于各种恶劣环境，真正实现工业级SoC的高可靠性。

3. 精准时间同步

具备TSN（时间敏感网络）以太网功能，支持时间触发消息传递和队列调度，确保数据传输的低延迟和高稳定性，满足时间关键型应用需求。

4. 全面安全保障

支持国际标准加密算法（AES、RSA、DSA等）及国密算法（SM2、SM3、SM4、SM9），并具备安全启动功能，确保数据传输和系统运行的安全性。

5. 双系统运行

在Secure DCLS Cortex-R5上运行RTOS，同时在4核Cortex-A55上运行Linux系统，满足多任务处理需求。

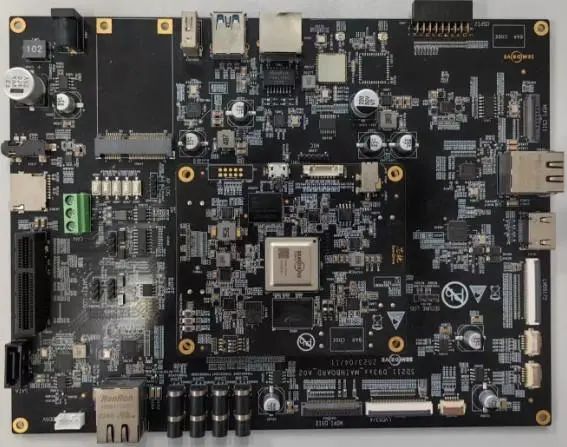

展示板照片

方案规格

应用CPU

- 4 个ARM Cortex-A55 处理器内核

- 每个内核包含 32KB I/D L1 Cache

- 每个内核包含 128KB L2 Cache

- 1MB L3 Cache

安全CPU

- ARM Cortex-R5 处理器， DCLS 模式

- 32KB/32KB L1 I/D Cache

- 128KB L2 Cache

- Cache & TCM 具备ECC 和奇偶校验功能

DRAM 接口

- 32 位DRAM 接口， 2400MT/s

- 支持DDR4/LPDDR4/LPDDR4x

- 支持In-line ECC

高速接口

- 2 个USB3.0 接口

- 2 个PCIe3.0 接口, 支持RC/EP 两种模式

- 2 个千兆以太网接口，支持TSN

HSM

- 真随机数发生器

- 高性能Crypto 算法引擎

（AES, RSA, ECC, SHA, SM2/3/4/9）

外设接口

- 4 个CAN-FD

- 8 个SPI

- 16 个UART

- 12 个I2C

- PWM

- 12 位SAR ADC

2GB/4GB LPDDR4X

8GB/16GB eMMC

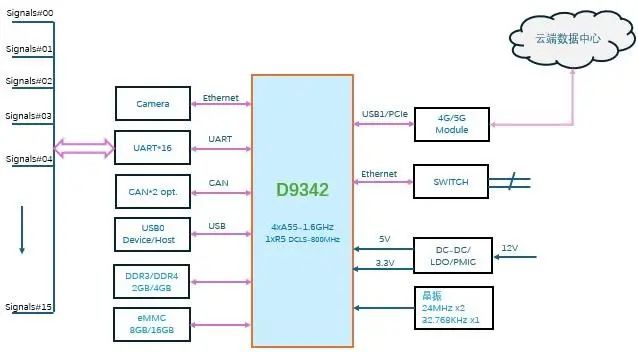

方案方块图
