RA家族推出全新RA2L2 MCU超低功耗，支持CAN及USB-C，拓展工业及便携式应用。

RA2L2系列是RA家族入门级微控制器，搭载48MHz ArmCortex-M23内核以及高达128KB的代码闪存和16KB SRAM存储器。优化的工艺和Renesas的低功耗工艺技术，使其成为业界出色的超低功耗MCU。

RA2L2组支持1.6V至5.5V的宽工作电压范围，-40至125°C的宽工作温度范围，并具有丰富的外设，如I3C、SSI、低功耗UART、CAN、USB FS，以及USB Type-C接口。

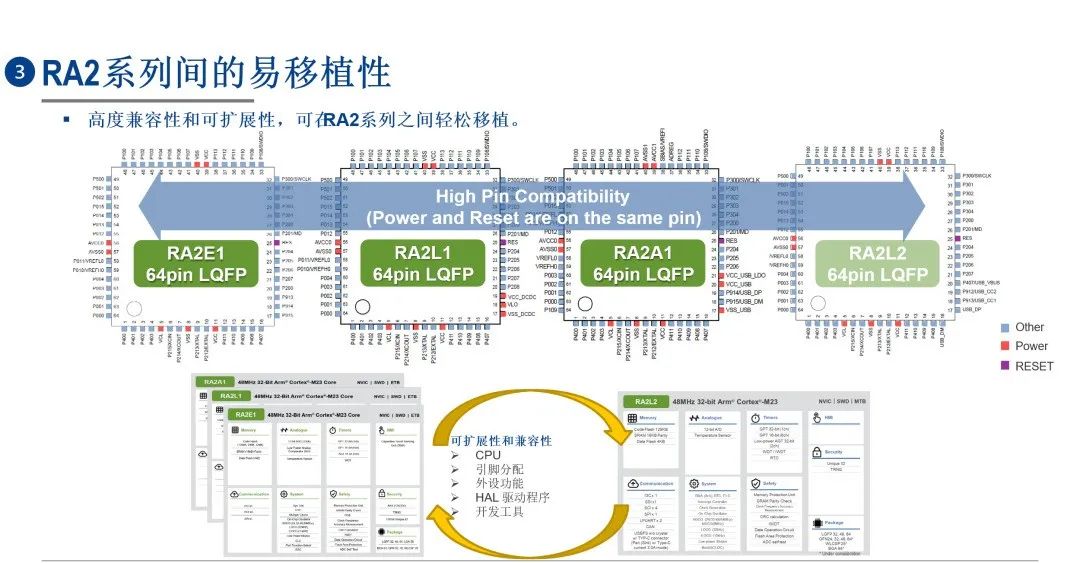

RA2L2与RA2L1系列、RA2E1系列和RA2A1系列引脚和外设高度兼容，是高性能和低能耗系统的理想选择，适用于电池供电应用以及空间有限的应用。

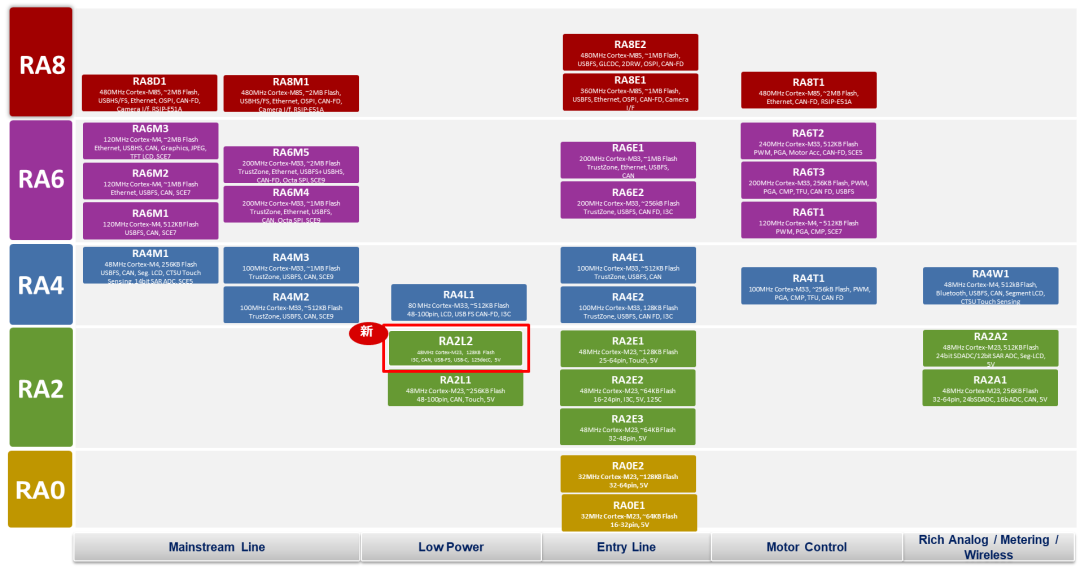

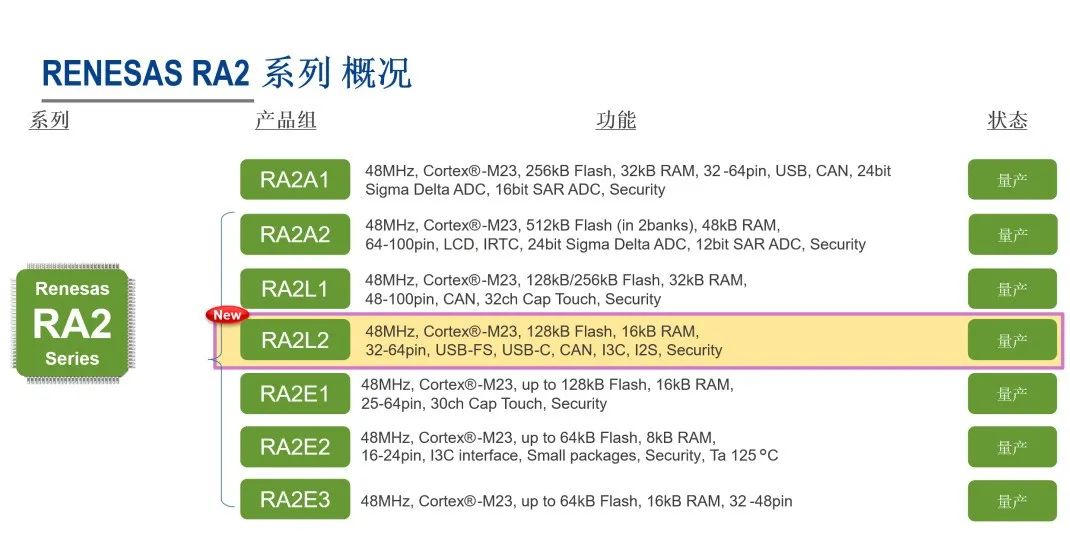

RA产品阵容及RA2L2定位：

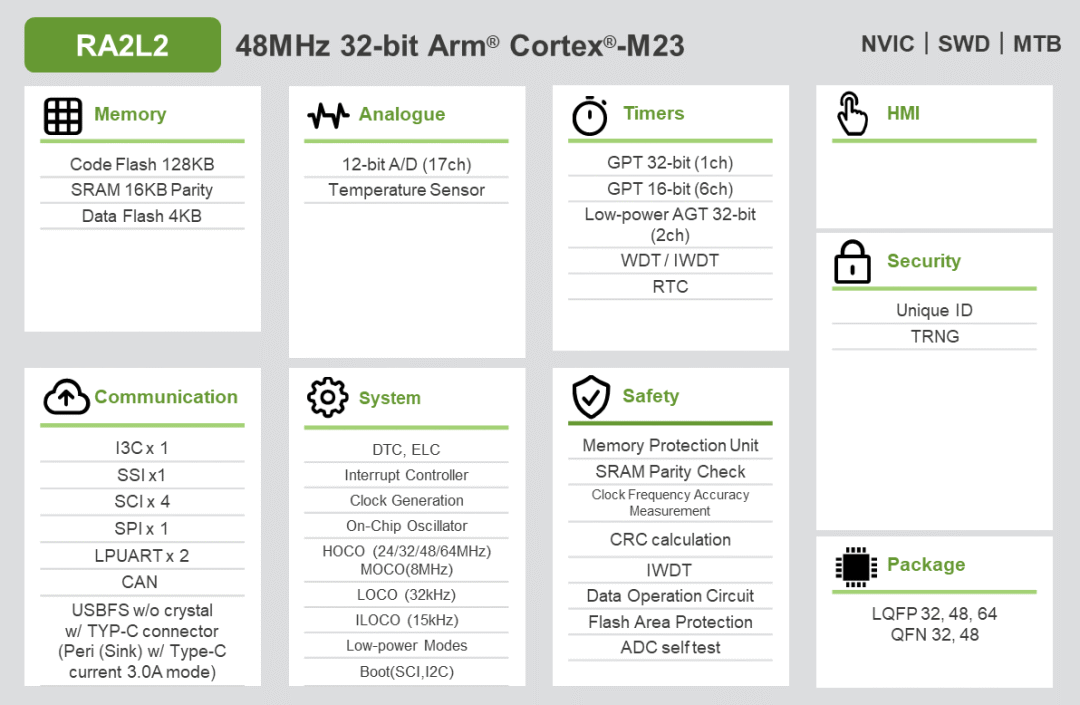

RA2L2框图：

主要特征：

• 48MHz Arm Cortex-M23内核

• 高达128KB闪存和16KB SRAM

• 4KB数据闪存，用于存储数据，如 EEPROM

• 32到64引脚封装

• 宽工作温度范围：-40°C至125°C

• 1.6V至5.5V的宽电压范围

• +/-1%高精度高速片上振荡器

• 无晶振USB FS，USB Type-C接口

• CAN

• 低功耗UART

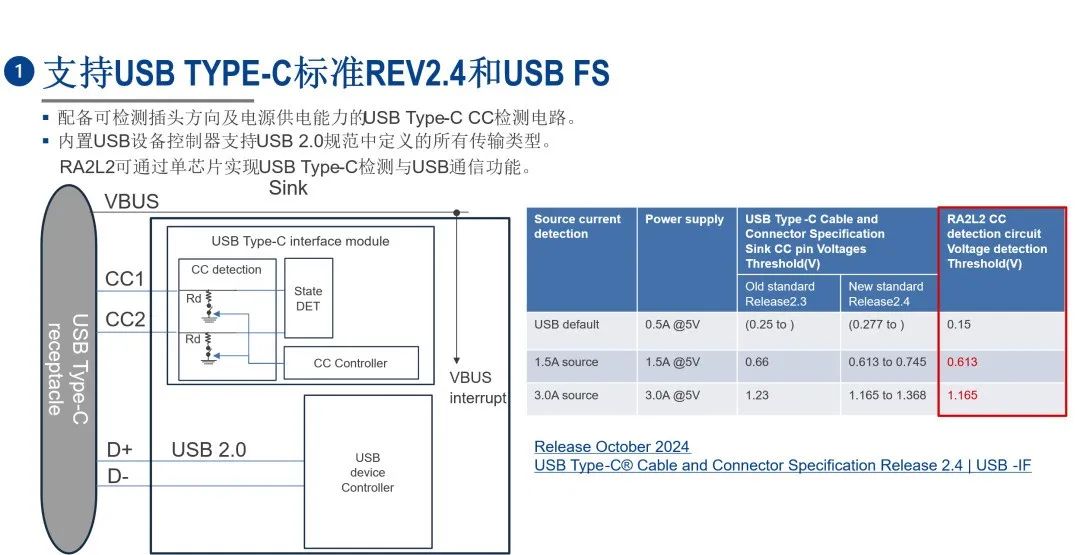

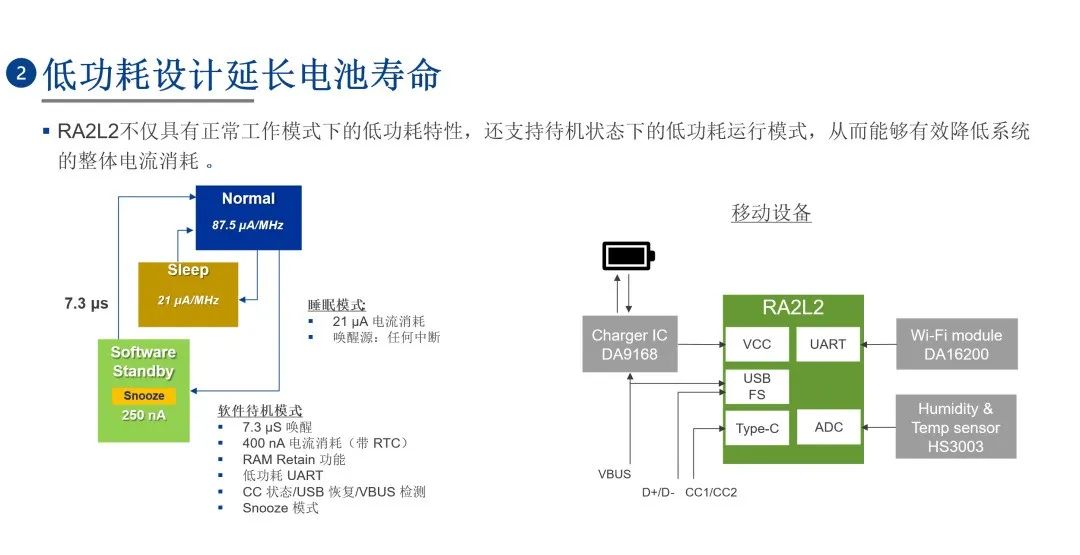

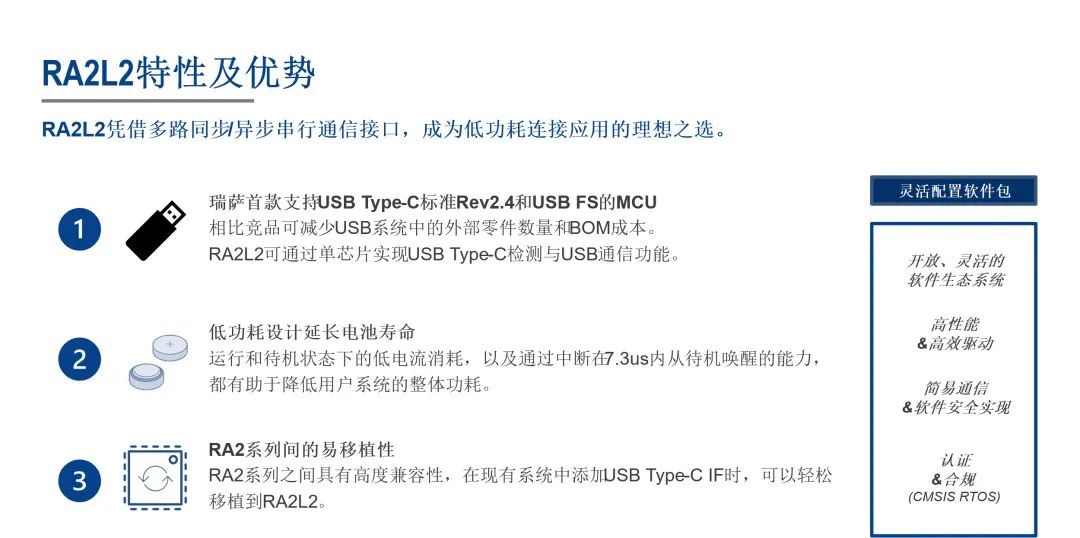

产品优势：

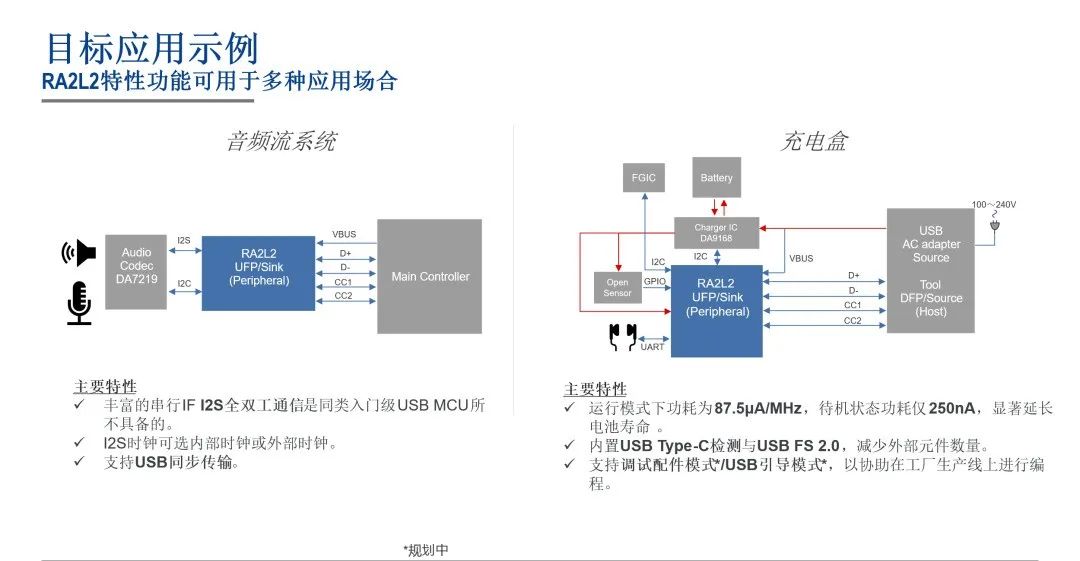

主要应用：

• 音频流设备

• PC外围设备

• POS系统外围设备

• 通用系统

• 物联网设备

• 工业自动化和传感器

• 消费类应用

• 家用电器

• 楼宇自动化

• 医疗和保健设备

• 可穿戴设备

RA2L2开发生态系统：

• 灵活的软件包（FSP），包括HAL驱动程序

• 与Arm生态系统合作伙伴合作

• 支持瑞萨电子原创开发工具（e²studio、E2/E2 Lite）

• RA2L2 MCU产品组评估套件EK-RA2L2

• RA2L2 MCU USB Type-C参考设计

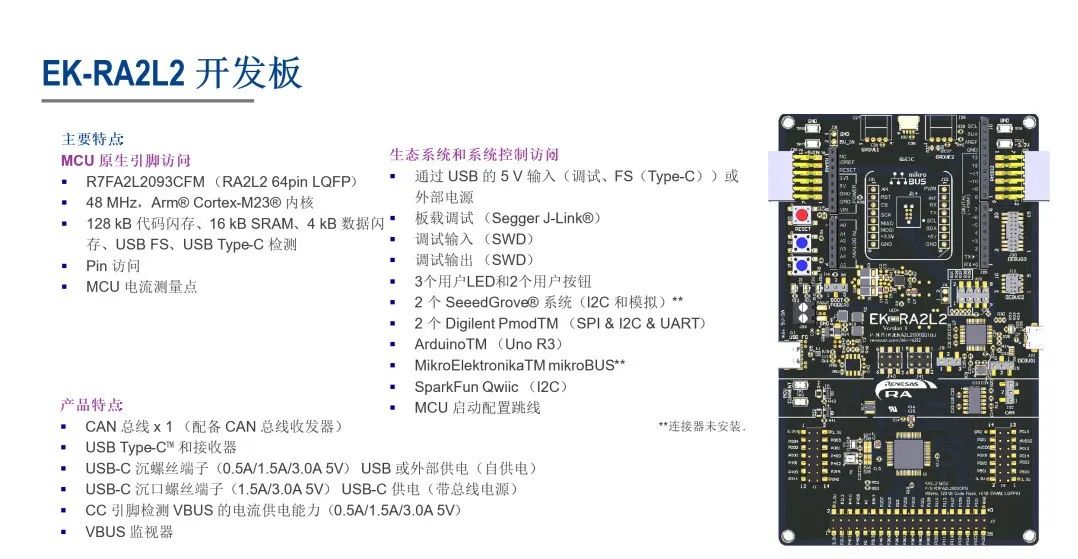

RA2L2开发板

RA2L2评估套件搭载RA2L2 MCU，为各种应用的原型开发提供通用平台。这款评估板专门采用易于使用的设计，具有内置的SEGGER J-Link仿真器，无需额外工具即可编写和调试程序。该评估板具有广泛的可扩展性，配有Arduino Uno、Pmod、Qwiic、Grove（不包含在内）和mikroBUS（不包含在内）等标准接口，并且可通过通孔访问微控制器的所有引脚。此外，该套件配备了USB Type-C接口、接收端螺丝端子以及VBUS监测电路，用于评估USB Type-C上行接口（UFP）。

点击可查看大图

更多了解RA2L2 EK使用，请参考RA2L2 EK板网页，您可扫描下方二维码或复制链接到浏览器查看。

EK-RA2L2-RA2L2 MCU产品组评估套件

相关资料汇总免费下载：

瑞萨EK-RA2L2 RA2L2 MCU 产品组评估套件原理图、开发工具与快速入门指南

https://www.elecfans.com/d/6732398.html

https://www.renesas.cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ek-ra2l2-evaluation-kit-ra2l2-mcu-group#overview

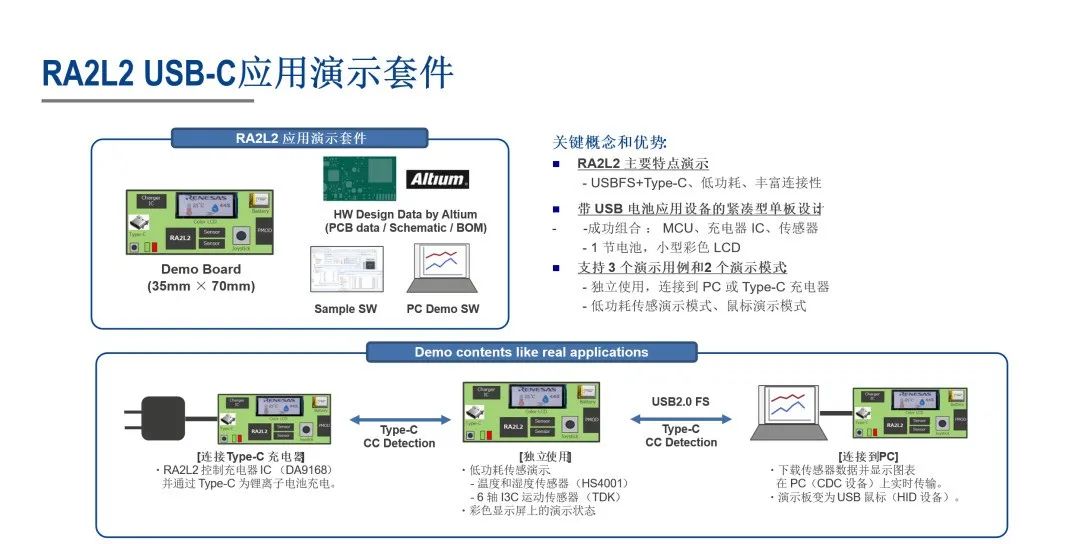

RA2L2 MCU USB Type-C参考设计

RA2L2 MCU USB Type-C参考设计是一款面向USB Type-C小型电池应用场景的解决方案，例如USB数据记录器、TWS充电盒和PC外设等设备。在此参考设计中，RA2L2 32位MCU用作主CPU，实现对充电芯片、传感器设备、LCD显示屏等外围器件的系统级控制。通过三个用例演示，用户可轻松体验RA2L2的核心功能，例如USB Type-C检测、USB 2.0全速通信、丰富的串行通信和低功耗。

RA2L2开发软件及工具

FSP:

瑞萨电子灵活软件包（FSP）旨在为使用瑞萨电子 RA系列的嵌入式系统设计提供易于使用、可扩展的高质量软件。FSP包括具有高性能和低内存占用的一流HAL驱动程序。全汉基于开放的软件生态系统，为客户提供灵活的产品开发，包括使用现有软件资产和合作伙伴生态系统解决方案

开发工具及环境:

开发工具及环境包括瑞萨电子的e²studio，另外还有备受欢迎的Keil MDK和IAR Embedded Workbench

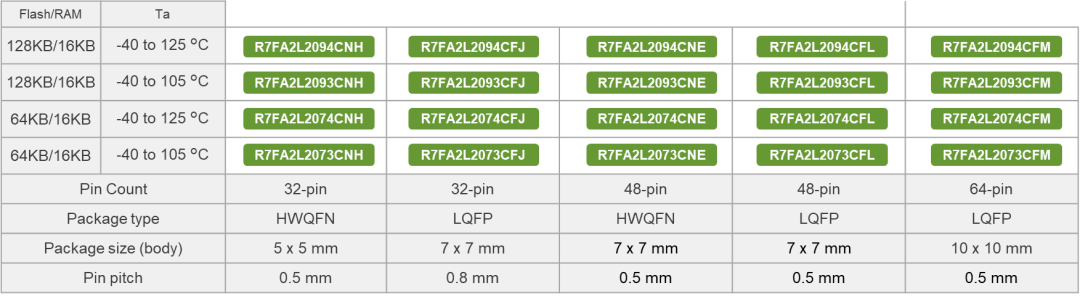

封装及产品信息：
