瑞萨EK-RA2L2 RA2L2 MCU 产品组评估套件原理图、开发

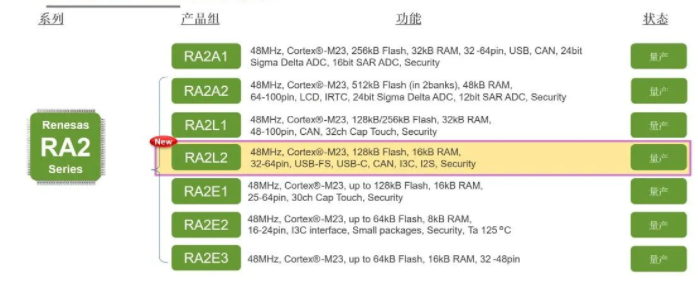

瑞萨RA家族推出全新RA2L2 MCU超低功耗，支持CAN及USB-C，拓展工业及便携式应用。

RA2L2系列是RA家族入门级微控制器，搭载48MHz ArmCortex-M23内核以及高达128KB的代码闪存和16KB SRAM存储器。优化的工艺和Renesas的低功耗工艺技术，使其成为业界出色的超低功耗MCU。

RA2L2组支持1.6V至5.5V的宽工作电压范围，-40至125°C的宽工作温度范围，并具有丰富的外设，如 I3C、SSI、低功耗UART、CAN、USB FS，以及USB Type-C接口 。

RA2L2与RA2L1系列、RA2E1系列和RA2A1系列引脚和外设高度兼容，是高性能和低能耗系统的理想选择，适用于电池供电应用以及空间有限的应用。

主要特征：

48MHz Arm Cortex-M23内核

高达128KB闪存和16KB SRAM

4KB数据闪存，用于存储数据，如 EEPROM

32到64引脚封装

宽工作温度范围：-40°C至125°C

1.6V至5.5V的宽电压范围

+/-1%高精度高速片上振荡器

无晶振USB FS，USB Type-C接口

CAN

低功耗UART

RA2E1 MCU 评估套件

RA2L2 评估套件搭载 RA2L2 MCU，为各种应用的原型开发提供通用平台。 这款评估板专门采用易于使用的设计，具有内置的 SEGGER J-Link™ 仿真器，无需额外工具即可编写和调试程序。 该评估板具有广泛的可扩展性，配有 Arduino Uno™、Pmod™、Qwiic、Grove®（不包含在内）和 mikroBUS™（不包含在内）等标准接口，并且可通过通孔访问微控制器的所有引脚。 此外，该套件配备了 USB Type-C 接口、接收端螺丝端子以及 VBUS 监测电路，用于评估 USB Type-C 上行接口（UFP）。 RA2L2 评估套件能够为开发人员提供出色的灵活性和功能性，非常适合用于无缝集成与测试。

EK-RA2E1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP)和 e^2^ studio IDE，帮助用户轻松评估 RA2E1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

特性

• 搭载 RA2L2（R7FA2L2094CFM）32 位 MCU 48MHz 64 引脚 ROM：128KB，RAM: 16KB
• 通过便于原型设计的公头排针实现MCU引脚访问
• MCU 电流测量点
• USB Type-C™ 接收端螺丝端子
• VBUS 监测电路
• CAN 总线，携带CAN 总线收发器
• Arduino Uno™、Pmod™、Qwiic、Grove®（未安装）、mikroBUS™（未安装）接口
• SEGGER J-Link™ 板载编程器和调试器
• 调试模式：板载调试（SWD）— 通过 J-Link，输出调试（SWD）— 通过 J-Link，输入调试（ETM、SWD 和 JTAG）— 通过 J-Link、Arm® Keil® ULINK™、IAR I-jet™、瑞萨电子 E2/E2 Lite 等
• MCU 启动配置跳线
• 套件内容：EK-RA2L2 电路板、Micro USB 设备连线（type-A 公头转 micro-B 公头）、USB 2.0 Type-C 设备连线（USB 2.0 Type-C 公头转 USB 2.0 Type-C 公头）

瑞萨EK-RA2L2 RA2L2 MCU 产品组评估套件的快速入门指南

*附件：快速入门指南.pdf

EK-RA2L2 产品组评估套件开发工具

*附件：开发工具.pdf

EK-RA2L2 产品组评估套件的原理图

*附件：ek-ra2l2-v1-designpackage.zip

EK-RA2L2 产品组评估套件的应用说明和范例代码例程

*附件：ra2l2-exampleprojects.pdf

示例代码 - EK-RA2L2 Example Project Bundle

*附件：r20an0797eu0100-ek-ra2l2-exampleprojects.zip

示例代码 - quickstart_ek_ra2l2_ep
*附件：quickstart_ek_ra2l2_ep.zip
