集成检测电阻、分级签名的IEEE 802.3af标准PD控制器

在当今数字化飞速发展的时代，网络设备也朝着更加简单、更高集成的方向发展。其中，15W的功率适用于AP面板、3838模块等设备。TOLL新推出一颗小体积af标准的PD IC TMI7302E，支持15W应用。100%通过sifos测试，同时适用于AP面板、IPC摄像头、IP电话等市场。

TMI7302E符合IEEE 802.3af标准，集成检测电阻、分级签名，减小体积、简化外围。同时内置工作限流，过温，INRUSH限流保护功能。保障系统的稳定性和可靠性。

TMI7302E外围简单易用，典型应用图如下：

▲ TMI7302E应用原理图

产品优势

· 符合IEEE 802.3af标准，100%通过sifos；

· 集成度高，内置检测电阻、分级签名；

· 工作环境温度范围:-40℃~+85℃；

· 内置工作限流保护，过温保护，INRUSH限流保护；

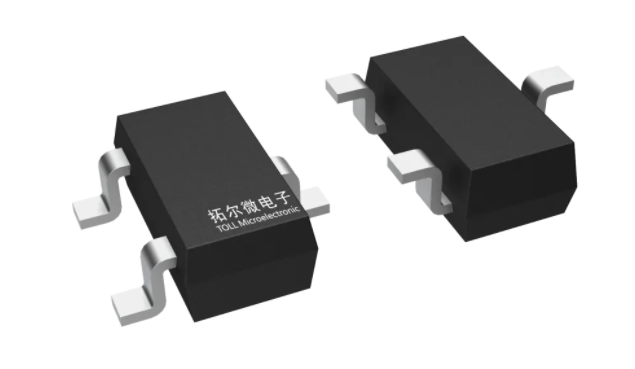

·SOT23-3封装

编辑搜图

市面上PD设备种类繁多，非标的PD设备也占据一部分市场，TMI7203E对比非标PD有如下优势：外围更简洁，可以节省布局面积；温升上比非标PD方案低；整机电源效率提高至少1%；带电热插拔的耐受力更高。TMI7302E还具有过温保护功能，INRUSH限流，工作限流这些功能，进一步增加了产品的可靠性和稳定性。

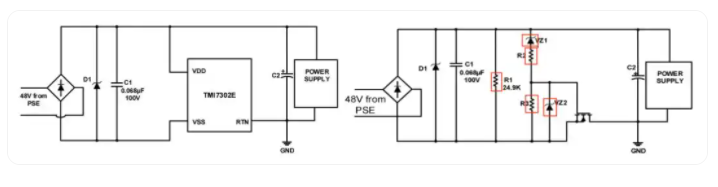

TMI7302E 和非标PD的外围对比：

TMI7302E

非标PD方案

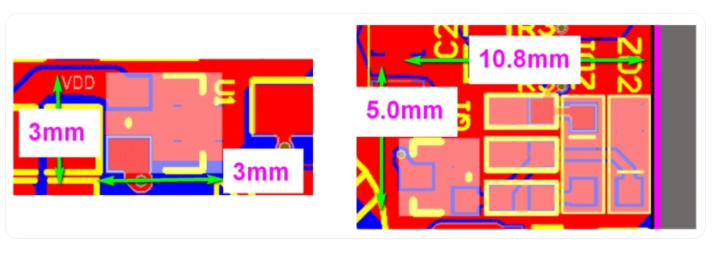

PCB占有面积对比：

TMI7302E

非标PD方案

TMI7302E跟非标方案对比外围减少了三个电阻和两个稳压管，外围更简洁，PCB占有面积更小。

POE PD芯片的出现和发展，不仅推动了POE技术的普及和应用，更以其卓越的性能和灵活性，解决了现代网络通信设备的供电问题。针对如此市场发展趋势，拓尔微充分发挥创新能力，牢牢把握市场机遇，为POE应用领域提供更好的解决方案，将持续深耕该行业应用，为客户提供性能更优、更完整的产品解决方案。
