中微爱芯AD型MCU AiP8F3201介绍

AiP8F3201是一款内置7路达林顿驱动的8051内核MCU，内置16KB FLASH ROM、128B EEPROM、1KB XRAM、256B IRAM，内部集成Timer0/1/2/5、UART1/2、SPI、WDT、I2C、WT和OPA、12bit-ADC。同时集成了七个独立的达林顿管驱动电路，每路达林顿管输入均串联一个2.7K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出300mA电流，多路并联可承受更大的电流。

主要特点

内核：1T 8051

工作电压：1.8V~5.5V

工作模式：普通模式、空闲模式、停止模式

存储容量：256B IRAM、1KB XRAM、FLASH 16KB

时钟：内部16MHz高速振荡、内部32kHz低速振荡、外部16MHz高速晶振、外部32.768kHz晶振

低压复位：4 level选择（1.9V~4.2V）

低压检测：13 level选择（2.0V~4.4V）

中断：11个外部中断源，优先级软件设置。

定时器：3个16位通用定时器+1个12位高级定时器

通信接口：2路UART，1路I2C，1路SPI。

一路OPA

ADC：12位AD转换器，14个外部通道，1/4VDD内部通道；内部可选2V/3V/4V/VDD参考电压。

封装：SOP28

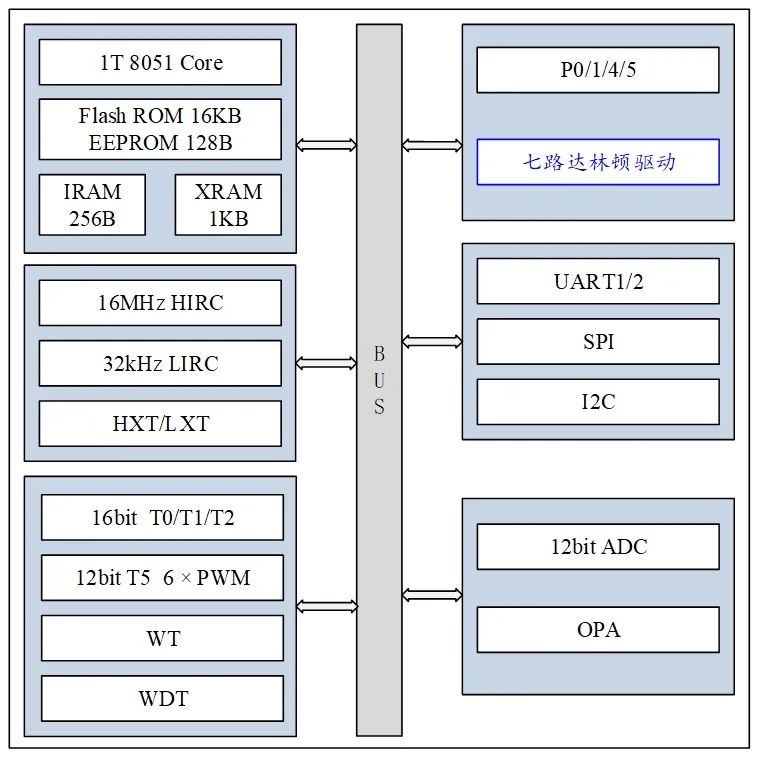

功能框图

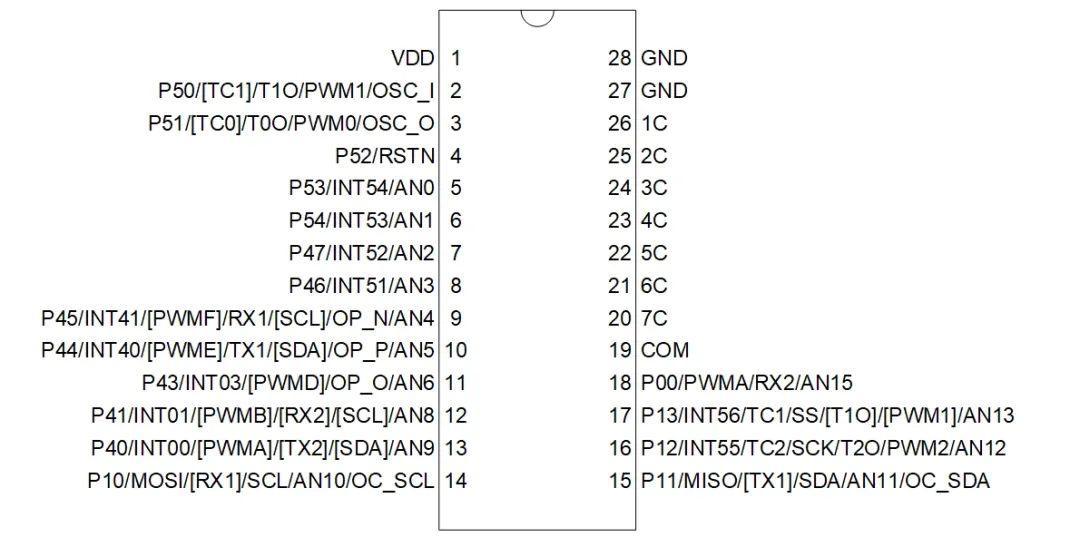

引脚排列图

应用领域

该电路主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器等。

结语

该MCU内部集成了七个独立的达林顿管驱动电路，每路达林顿管输入均串联一个2.7K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出300mA电流，多路并联可承受更大的电流。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
