适用于单电机控制应用的RX13T系列32位微控制器数

RX13T系列微控制器搭载RX家族32MHz工作主频的RXv1内核、浮点运算单元（FPU）、变频控制计时器（MTU3）及12位A/D转换器等，单芯片实现无刷DC电机的高效变频控制。与现有RX产品的兼容性高，方便已有硬件/软件的移植。RX13T系列包括32-pin和48-pin两种少管脚封装，可编程增益放大器（PGA）、比较器、数据闪存、高速内置谐振器（HOCO）等功能，有助于减少电路板面积和BOM元器件。

*附件：适用于单电机控制应用的RX13T系列32位微控制器数据手册.pdf

特性

• 搭载32MHz工作主频的RXv1内核(3.12CoreMark/MHz)
• 浮点运算单元（FPU）
• 2.7V～5.5V宽电压工作
• 工作温度范围：-40°C～105°C
• 搭载高达128KB的程序闪存、12KB的SRAM及4KB数据闪存
• 搭载变频控制计时器MTU3
• 搭载12位、8通道A/D转换器，支持3通道同步采样/保持电路
• 比较器×3通道、可编程增益放大器（PGA）×3通道
• 搭载±1.0%高精度的高速时钟谐振器（HOCO）

应用

• 泵
• 风扇电机
• 机器人中的小型电机
• 低端电机控制
• 家用电器
• 冰箱
• 吸尘器

RX13T框图

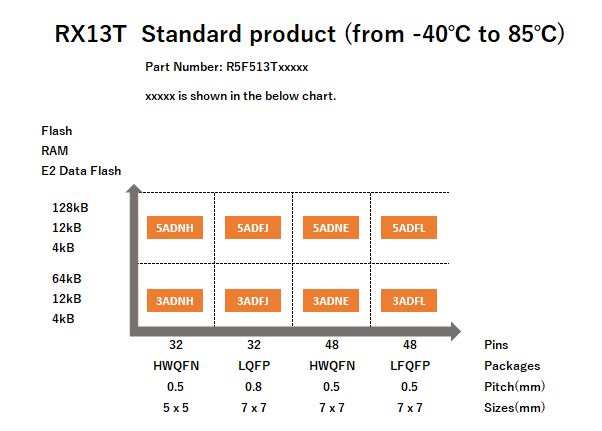

RX13T标准产品的引脚存储图

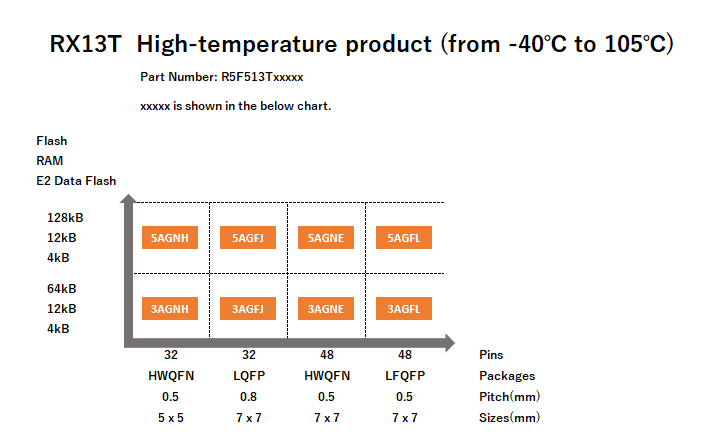

RX13T高温产品的引脚记忆图
