用于双向HMI和外设接口的32位RX113系列微控制器数

RX113系列微控制器内置了诸如通用串行总线（USB）和红外数据协会（IrDA）红外通信等通信功能，还集成了电容式触摸传感器（CTSU）、段式液晶显示器（LCD）以及串行音频接口（SSI）。对于那些供电电流能力较低的工业和测量设备，或者在家用电器、医疗保健设备等中用于系统控制的用户界面，它们提供了一种单芯片解决方案。

*附件：用于双向HMI和外设接口的32位RX113系列微控制器数据手册.pdf

CPU 特性 ：采用 32 位 RX CPU 核心，具有 16 个通用寄存器、多种控制寄存器及 64 位累加器。支持多种寻址模式、基本指令和 DSP指令，采用 CISC 哈佛架构与五级流水线，具备片上调试电路。

存储系统 ：片上闪存用于代码存储，在 32MHz 运行时无等待状态，支持 1.8V 编程；数据闪存为 8KB，具备 1，000，000次擦写周期（典型值） 。片上 SRAM 无等待状态，容量为 32KB 或 64KB。

功能模块 ：拥有丰富的通信接口，包括 USB 2.0（支持主机、设备、OTG 模式）、SCI、IrDA、I²C、RSPI、SSI 等。集成多种定时器，如16 位 MTU、8 位 TMR、16 位 CMT 等。具备 12 位 A/D 转换器（最多 17 通道）、12 位 D/A 转换器（2通道）、比较器B、电容式触摸感应单元（CTSU）等。还包含实时时钟（RTC）、独立看门狗定时器（IWDT）、事件链接控制器（ELC）等功能模块。

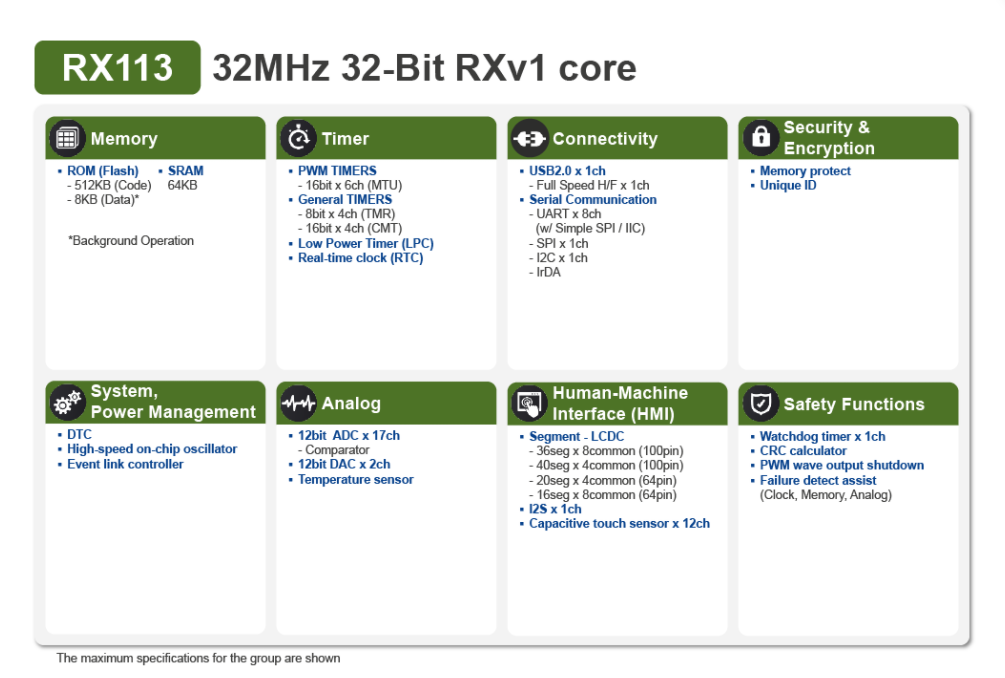

RX113框图

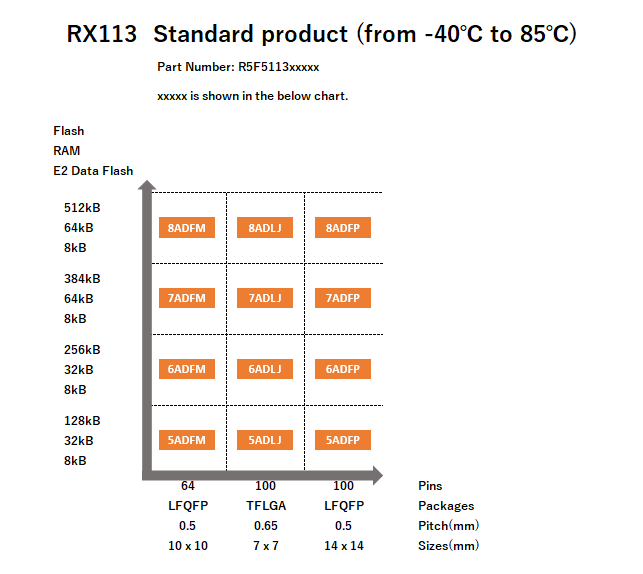

RX113标准产品的引脚存储图

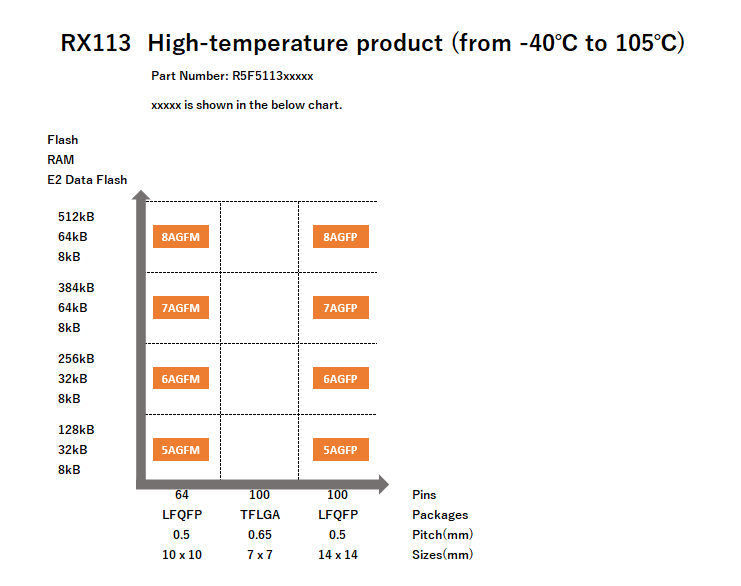

RX113高温产品的引脚记忆图
